Fusée Ariane 6 — maquette de 9 m pour le Grand Palais

Une maquette géante d'Ariane 6 au cœur du Grand Palais

‍

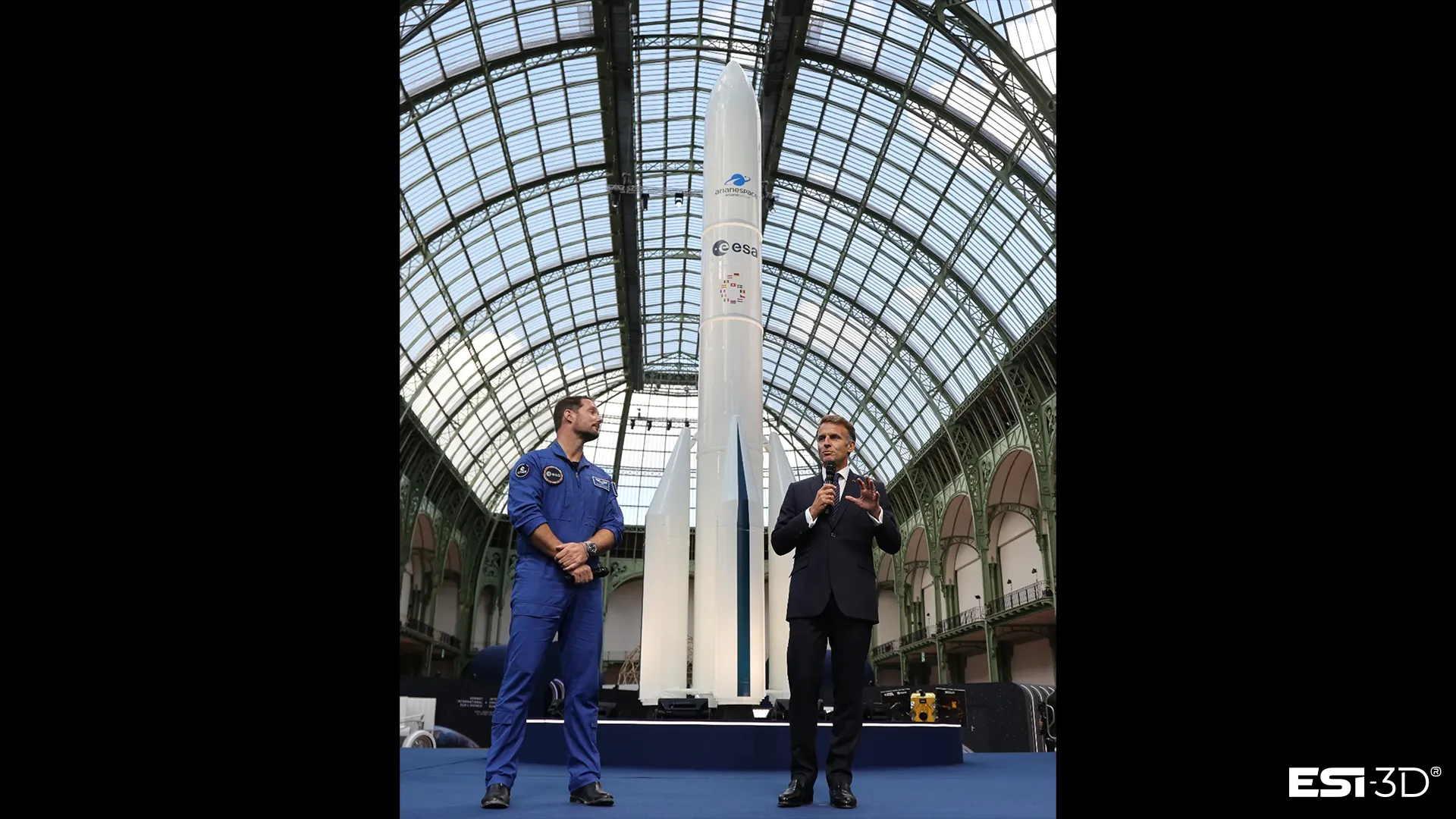

Pour le comité international de l'espace au Grand Palais, ArianeGroup a mandaté l'agence Bréard Group, qui a confié à ESI-3D la fabrication de la pièce maîtresse de l'événement : une réplique de 9 mètres du lanceur Ariane 6. C'est devant elle qu'Emmanuel Macron et Thomas Pesquet ont pris la parole.

‍

Le défi : une maquette monumentale, irréprochable sous le regard du public, livrée en un mois seulement, de la conception au montage.

‍

‍

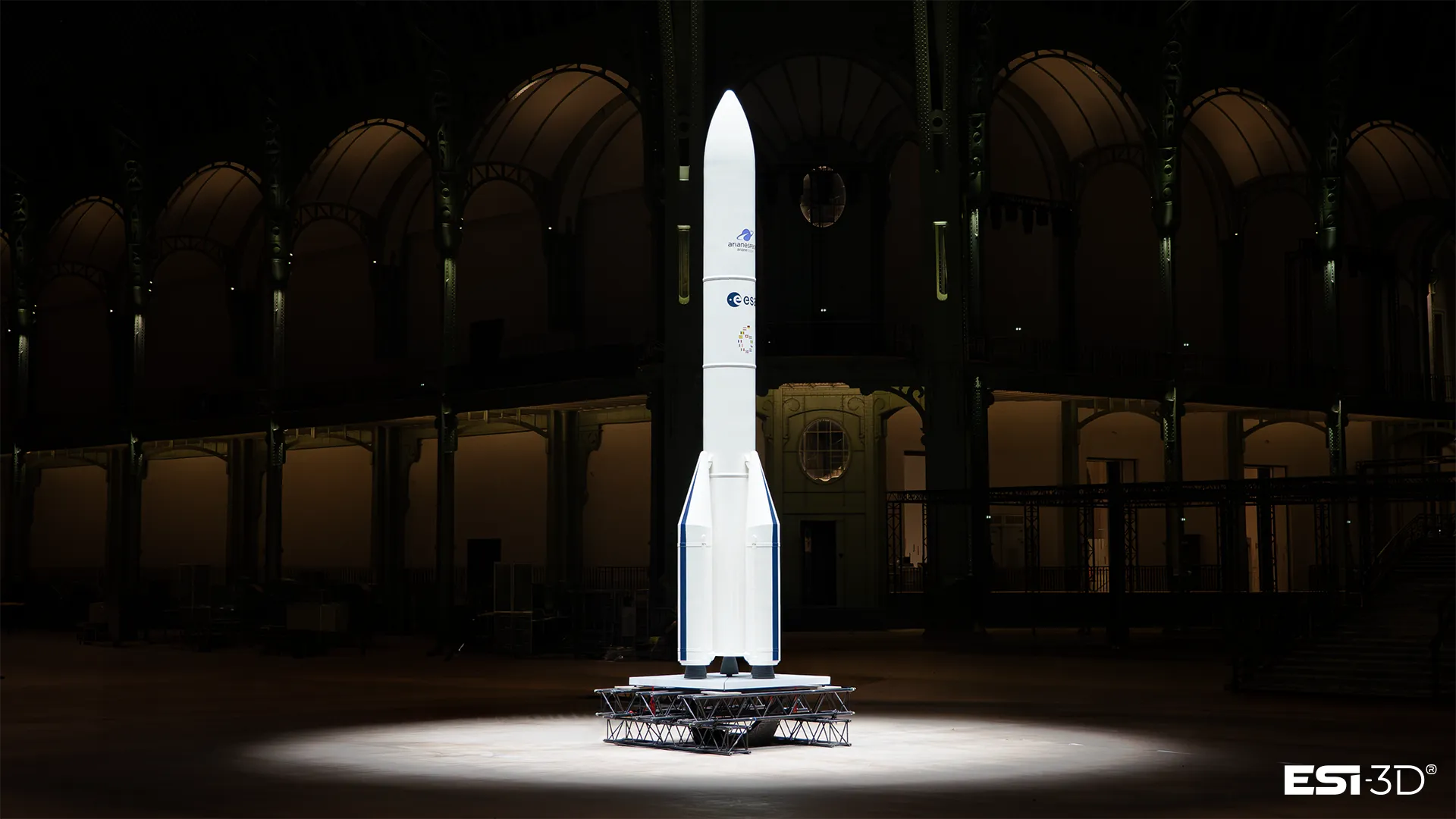

🚀 Une fusée de 9 mètres conçue comme un véritable ouvrage

‍

Avec 300 kg dressés à la verticale au milieu du public, cette maquette géante exigeait une vraie ingénierie. Nous avons combiné impression 3D grand format, usinage CNC et structure acier, chaque procédé au service d'une fonction précise.

‍

📐 Conception et ingénierie

‍
Nous avons proposé deux échelles, 6 et 9 mètres ; la version de 9 mètres a été retenue. La fusée a été modélisée puis découpée en 8 modules : un fût principal en 4 sections et 4 boosters. Une note de calcul complète a validé la structure et la descente de charge.

‍

🔩 Une structure acier et CNC

‍

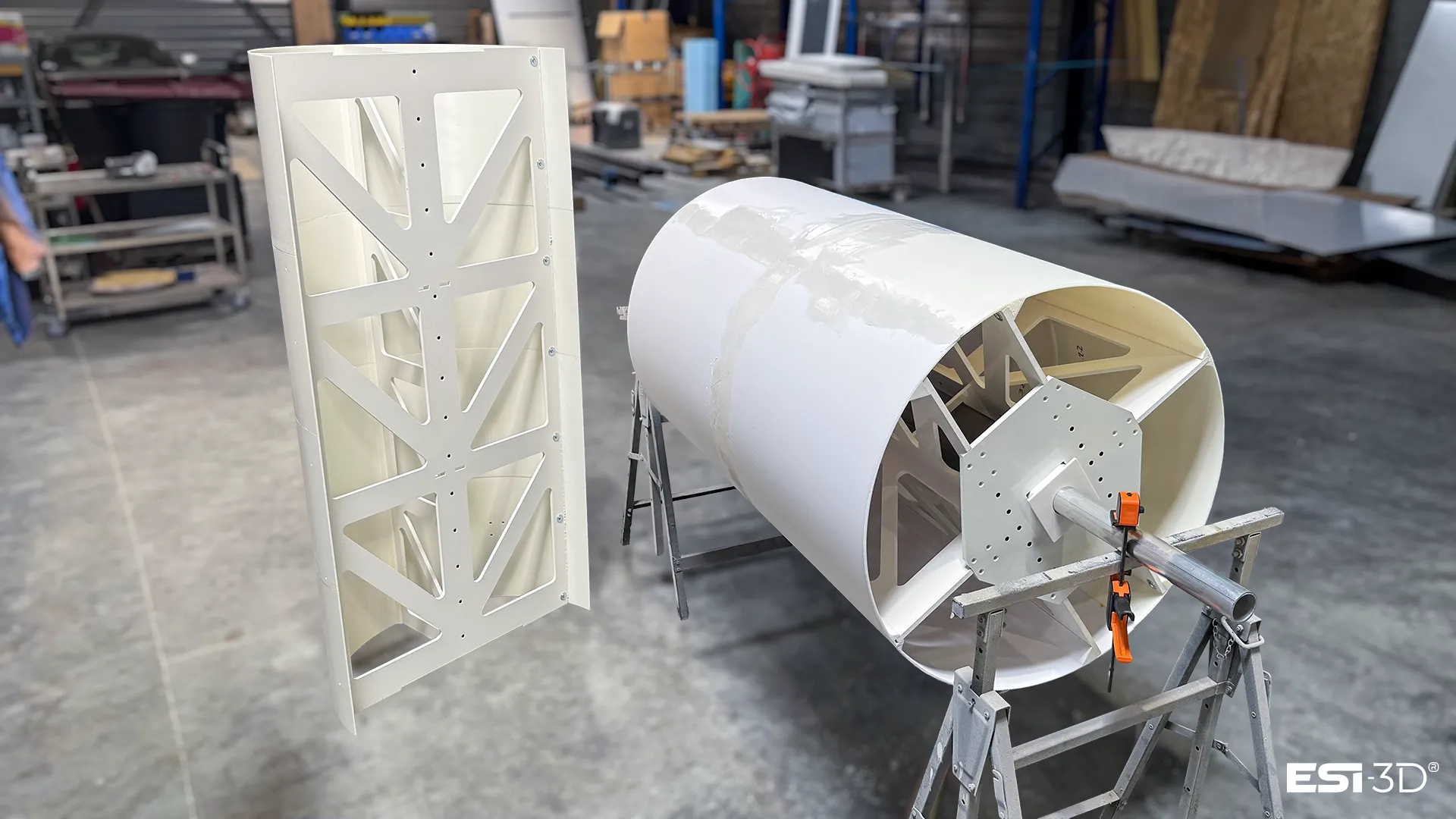

Chaque module du fût est traversé par un tube carré en acier de 100 × 100 mm. Un tube de 90 × 90 mm dépassant de 500 mm assure l'emboîtement d'un module à l'autre. Autour de cette âme, un châssis en PVC expansé usiné sur notre fraiseuse CNC donne sa forme à la fusée, et des platines en PVC rigide répartissent les efforts entre les modules. Les boosters sont fixés latéralement sur le fût, et l'ensemble repose sur un mât en acier réalisé par notre partenaire chaudronnier.

‍

🖨️ Une peau en impression 3D FDM grand format

‍

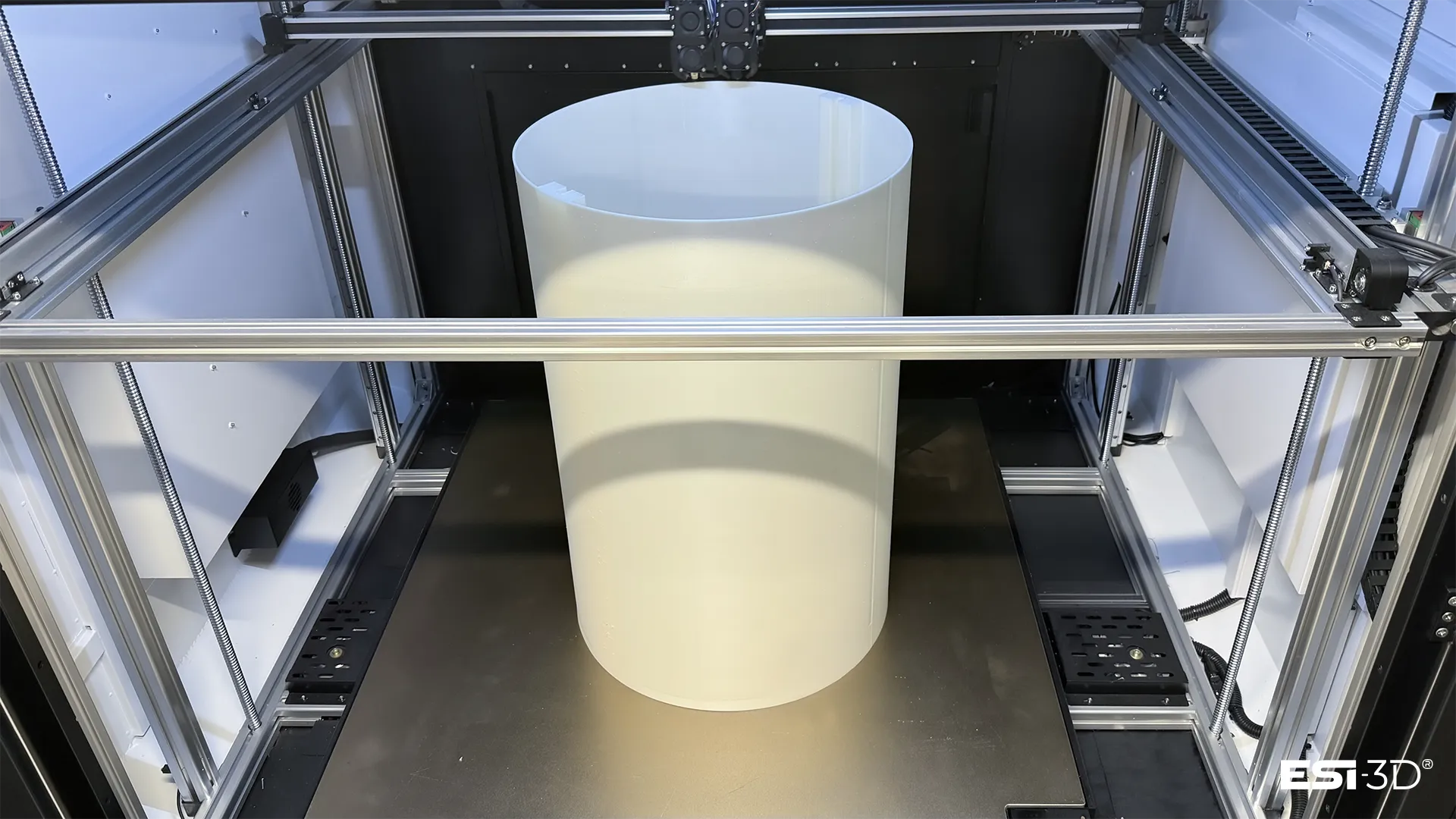

Toute la peau extérieure a été imprimée en 3D. Nos 15 imprimantes FDM grand format au plateau de 1 000 × 1 000 mm ont produit les pièces en parallèle, ce qui a rendu le délai tenable. Des inserts posés à chaud fixent la peau au châssis.

‍

🎨 Une finition sans raccord

‍

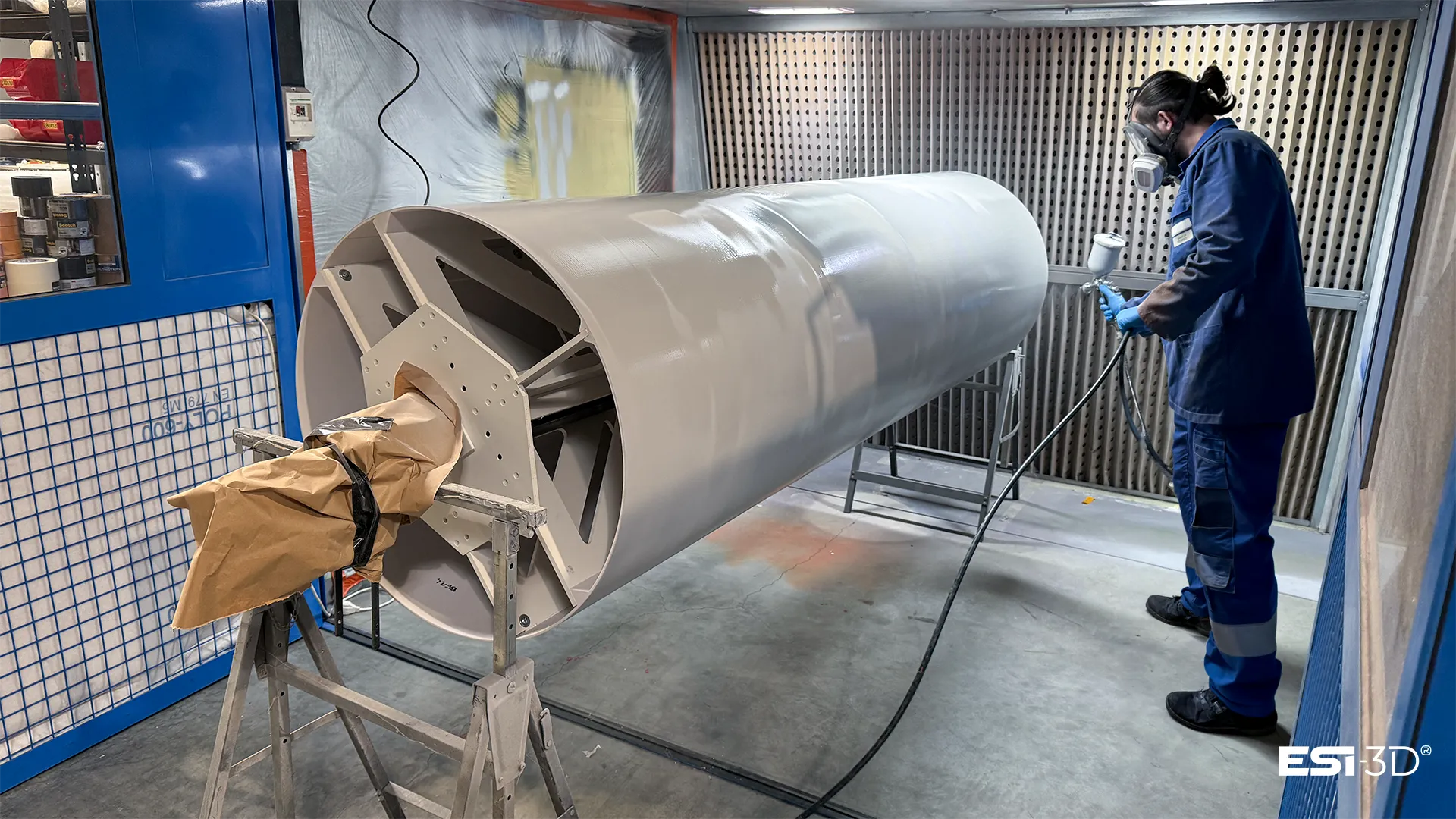

Les jonctions ont été mastiquées et poncées, puis un apprêt garnissant a effacé les strates d'impression. Après la mise en peinture en cabine, nous avons réalisé les vinyles aux couleurs de l'ESA et des pays membres, posés directement sur la maquette.

‍

📦 Transport et montage

‍

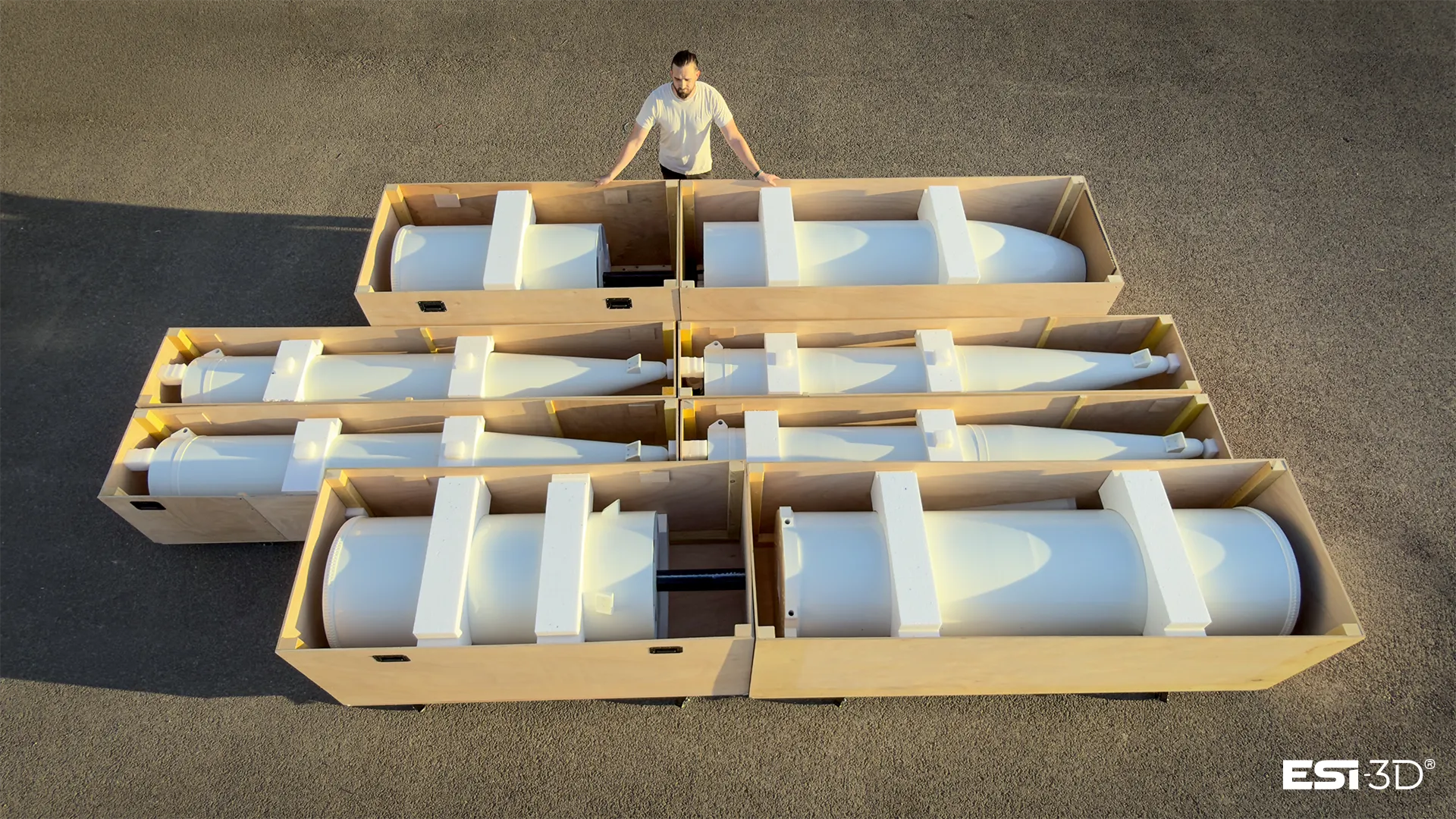

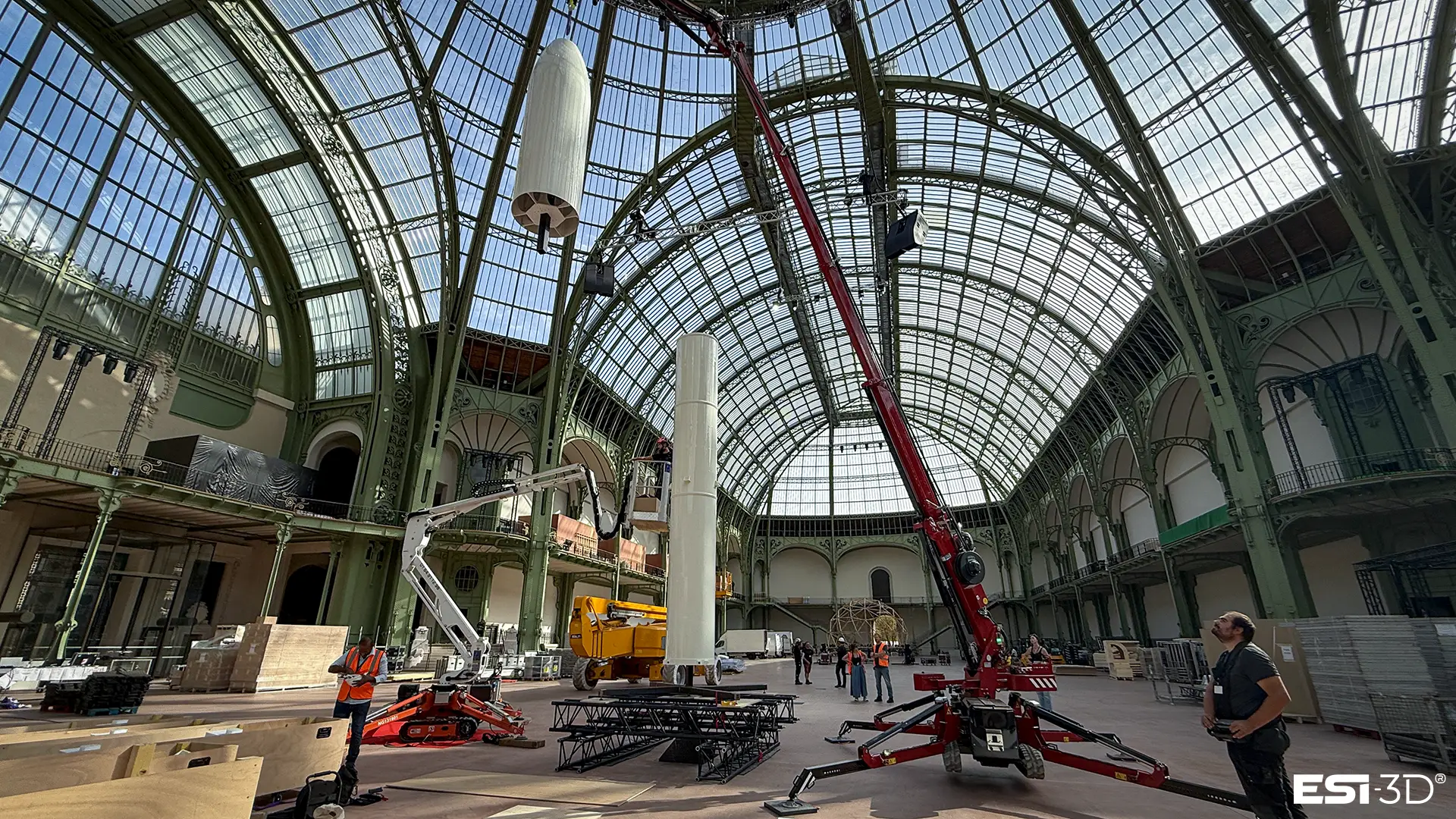

Les 8 modules ont voyagé dans des caisses sur mesure en contreplaqué, avec poignées et roulettes, chacun protégé par un berceau en polystyrène découpé sur notre machine à fil chaud grand format. Sur place, nous avons supervisé l'assemblage et le levage à la grue, réalisés avec les équipes de manutention mandatées par Bréard Group.

‍

Lancé début août, le projet a été livré le 5 septembre, dans les délais.

‍

✔️ Pourquoi ESI-3D pour votre maquette géante ?

‍

✅ Une capacité grand format
Avec plus de 100 machines, dont 15 imprimantes 3D FDM de 1 000 × 1 000 mm, et 1 000 m² d'atelier, nous produisons en parallèle pour tenir des délais courts.

‍

✅ Une ingénierie sérieuse
Note de calcul, structure métallique, répartition des charges : nos maquettes exposées au public sont pensées pour être sûres.

‍

✅ Tous les procédés sous un même toit
Impression 3D, usinage CNC, découpe au fil chaud, peinture en cabine et vinyle : un seul interlocuteur, de la conception à la finition.

‍

✅ Le partenaire des agences événementielles
L'agence garde la création et la relation client ; nous prenons en charge la fabrication, la logistique et la supervision du montage.

‍

📊 Chiffres clés

📐 9 mètres de hauteur, 300 kg
🧩 8 modules emboîtables sur âme en acier
🖨️ Peau en impression 3D FDM grand format
⚙️ Châssis en PVC expansé usiné en CNC
🎨 Masticage, apprêt garnissant, peinture en cabine et vinyles
📦 8 caisses sur mesure avec berceaux en polystyrène
⏱️ 1 mois de la conception à la livraison
🏛️ ArianeGroup via Bréard Group, Grand Palais, Paris

‍
