Rétroconception industrielle et solutions techniques sur mesure
La rétro-conception industrielle permet de numériser une pièce existante, de corriger ses défauts et de stabiliser sa géométrie avant production en série.

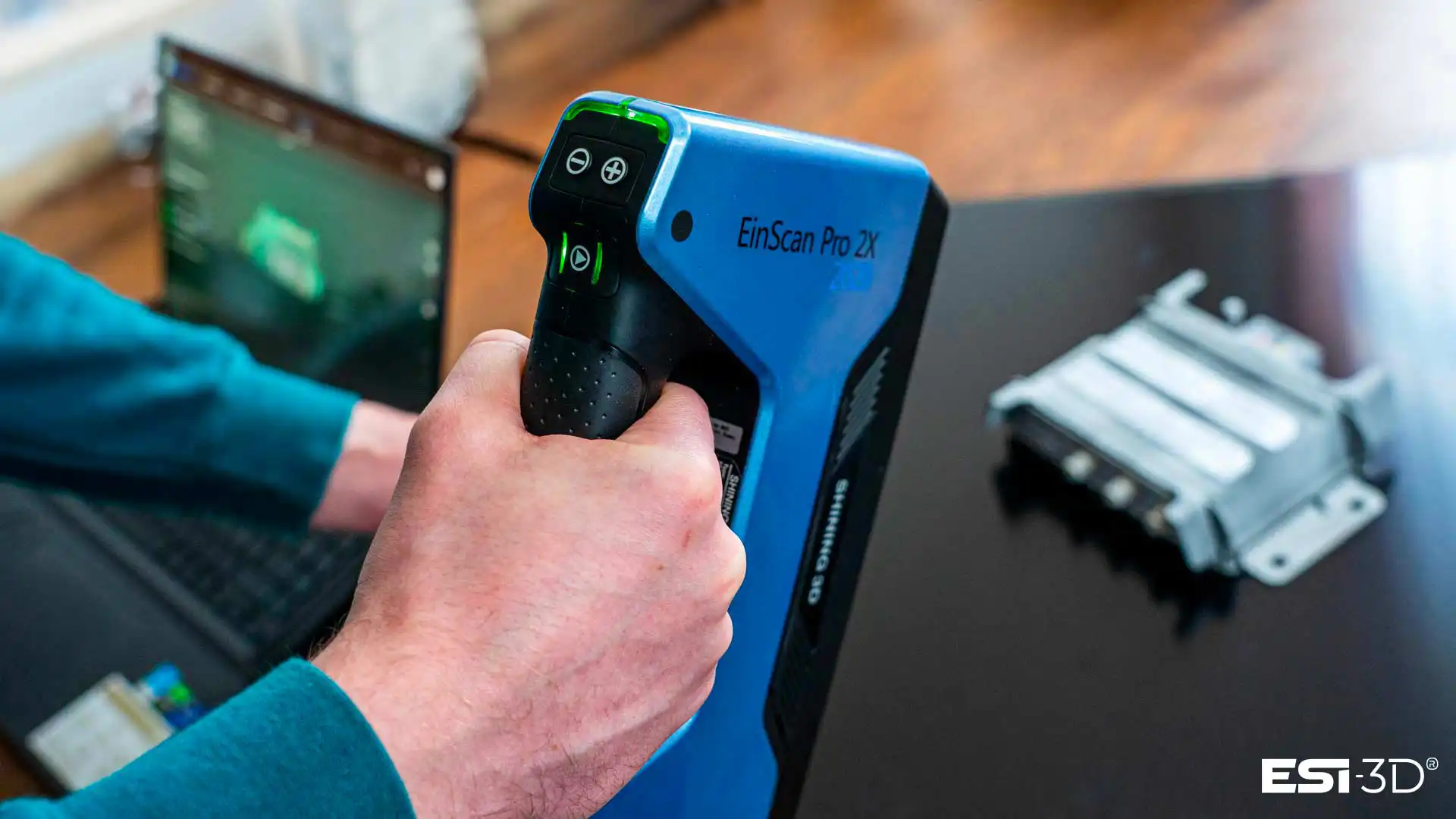

Numérisation 3D d’une pièce technique destinée à une application agricole, réalisée par ESI-3D.
En quelques mots:
La rétroconception industrielle est une démarche d’ingénierie visant à reconstruire un modèle CAO à partir d’une pièce existante, en intégrant ses contraintes fonctionnelles et d’usage.
La rétroconception industrielle : définition et utilité
La rétroconception industrielle consiste à analyser une pièce existante afin d’en comprendre précisément la géométrie, la fonction et les contraintes d’usage, pour en recréer un modèle CAO fiable et exploitable industriellement. Contrairement à une simple copie, cette démarche vise à sécuriser la remise en fabrication, fiabiliser l’usage et préparer l’industrialisation d’une pièce ou d’un ensemble technique.
Elle s’applique aussi bien à des pièces plastiques qu’à des ensembles mécaniques, notamment lorsque les données d’origine sont absentes, obsolètes ou inexploitables. En environnement industriel, la rétroconception permet de reprendre le contrôle technique sur un composant critique, sans dépendre d’un fournisseur unique ou d’une documentation disparue.
➡️ En quoi la rétroconception va au-delà d’une simple reproduction ?
Reproduire une pièce à l’identique sans en comprendre la fonction réelle expose à des erreurs coûteuses : tolérances inadaptées, faiblesses structurelles, incompatibilités d’assemblage ou répétition de défauts existants.
La rétroconception industrielle s’inscrit dans une logique différente : elle vise à comprendre avant de reproduire.
Cette approche intègre une analyse fonctionnelle de la pièce dans son environnement réel, l’identification des contraintes mécaniques, thermiques ou chimiques, ainsi que l’étude des interfaces avec les autres composants. Le modèle CAO obtenu n’est pas une simple copie géométrique, mais une base technique fiable, prête à être optimisée, fabriquée et reproduite dans le temps.
➡️ Pourquoi est-elle devenue un outil clé en ingénierie industrielle ?
La rétroconception est aujourd’hui un outil stratégique pour de nombreux industriels confrontés à l’obsolescence des produits, à la disparition de fournisseurs ou à l’évolution rapide des contraintes d’usage. Elle permet de maintenir la continuité industrielle, de réduire les délais de remise en production et d’éviter des investissements prématurés dans des solutions mal adaptées.
Intégrée dans une démarche d’ingénierie maîtrisée, la rétroconception devient également un levier d’amélioration produit. Elle autorise l’optimisation de pièces existantes, la correction de défauts récurrents et l’adaptation à de nouveaux procédés de fabrication, tout en conservant la compatibilité avec l’existant.
Dans quels contextes industriels la rétroconception prend tout son sens ?
La rétroconception industrielle intervient rarement par confort. Elle répond presque toujours à une contrainte terrain : absence de données, dépendance fournisseur, défaut récurrent ou évolution d’usage non anticipée. Dans ces situations, elle devient un outil de sécurisation et parfois le seul moyen de maintenir une production ou un équipement en conditions opérationnelles.
➡️ Que faire lorsqu’il n’existe plus de plans ou de fichiers CAO ?
Dans de nombreux environnements industriels, les plans d’origine ont disparu, sont incomplets ou ne correspondent plus à la réalité terrain. Modifications successives, ajustements en atelier ou évolutions d’assemblage rendent les données historiques inexploitables.
La rétroconception permet alors de reconstruire une base CAO fiable à partir de la pièce réelle, en intégrant les dimensions critiques, les jeux fonctionnels et les interfaces avec l’existant. Cette reconstruction ne vise pas uniquement à refabriquer une pièce, mais à recréer une donnée technique exploitable, capable de supporter des itérations, des améliorations ou une production répétée.
➡️ Gérer l’obsolescence et sécuriser la continuité de production
L’obsolescence d’un composant, la disparition d’un fournisseur ou l’arrêt d’une gamme produit peuvent mettre en difficulté une ligne de production ou un équipement critique. Dans ces cas, la rétroconception devient un levier de continuité industrielle.
En analysant la pièce existante et son rôle dans l’ensemble, il devient possible de proposer une solution alternative compatible, parfois optimisée, tout en conservant les interfaces et les contraintes d’intégration. Cette approche limite les arrêts prolongés, réduit les dépendances externes et permet de reprendre la maîtrise technique d’un composant stratégique.
➡️ Peut-on améliorer une pièce existante sans repartir de zéro ?
Oui, et c’est l’un des apports majeurs de la rétroconception industrielle. Au-delà de la reproduction, cette démarche permet d’identifier les points faibles d’une conception existante : zones de rupture, surépaisseurs inutiles, assemblages contraignants ou matériaux inadaptés à l’usage réel.
À partir du modèle reconstruit, il devient possible d’optimiser la pièce : renforts ciblés, allègement, simplification d’assemblage ou adaptation à un nouveau procédé de fabrication. L’objectif n’est pas de tout redessiner, mais de faire évoluer intelligemment l’existant, en limitant les risques et les coûts.
Comment se déroule un projet de rétroconception
Un projet de rétroconception industrielle ne consiste pas à copier une pièce existante, mais à comprendre, structurer et fiabiliser une solution technique à partir de l’existant. Chaque étape est pensée pour limiter les approximations, sécuriser les choix techniques et préparer une fabrication maîtrisée, que ce soit pour une pièce unitaire ou une production en série.
➡️ Analyse fonctionnelle et compréhension de la pièce dans son environnement
La première étape consiste à analyser la pièce dans son contexte réel d’utilisation. Il ne s’agit pas uniquement d’observer sa géométrie, mais de comprendre son rôle fonctionnel, ses interfaces avec les autres composants et les contraintes auxquelles elle est soumise au quotidien.
Cette analyse prend en compte les efforts mécaniques, les contraintes thermiques, l’environnement chimique éventuel, mais aussi les conditions d’assemblage, de maintenance et d’usure. Cette phase est essentielle pour éviter de reproduire à l’identique une pièce qui présenterait déjà des limites ou des défauts en conditions réelles.
➡️ Acquisition des données : scanner 3D et relevés dimensionnels

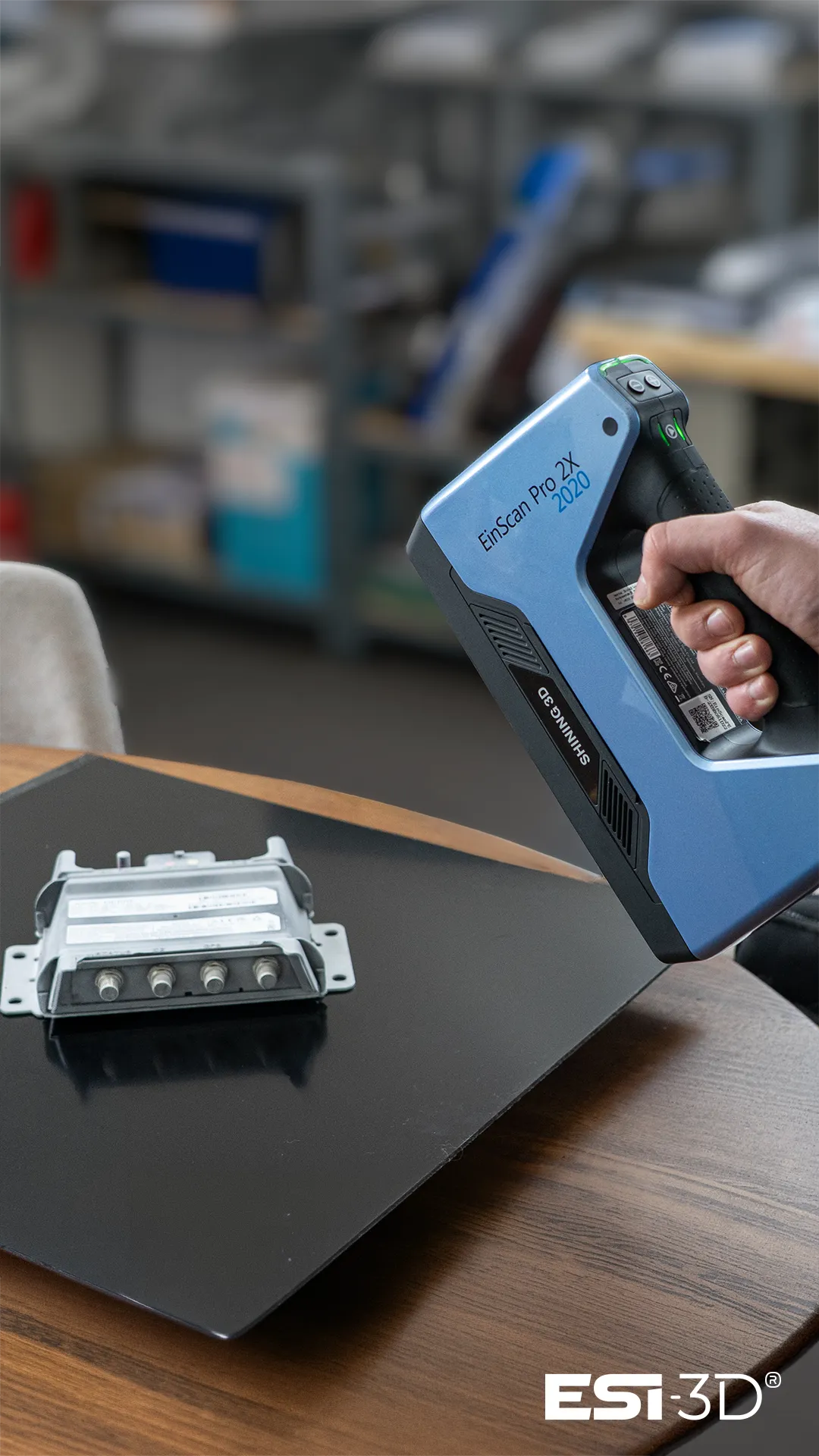

Une fois la fonction de la pièce clairement définie, l’acquisition des données géométriques peut débuter. Le scanner 3D permet de capturer rapidement la forme globale de la pièce et de générer un nuage de points précis. Cette étape est particulièrement adaptée aux géométries complexes ou aux pièces usées dont les formes ont évolué dans le temps.
Cependant, le scan seul ne suffit pas dans un cadre industriel. Les zones fonctionnelles critiques ( portées, alésages, surfaces d’assemblage ) nécessitent des relevés dimensionnels complémentaires afin de garantir le respect des tolérances et des jeux fonctionnels. L’approche combinée scanner 3D + mesures manuelles permet d’obtenir une base de travail fiable et exploitable.
➡️ Reconstruction CAO et préparation à la fabrication
La reconstruction CAO constitue le cœur du projet de rétroconception. À partir des données issues du scan 3D et des relevés dimensionnels, la pièce est reconstruite sous forme d’un modèle CAO paramétrique, propre et exploitable industriellement. Chez ESI-3D, cette phase est réalisée sur des environnements de conception professionnels comme Fusion 360 (Autodesk), tout en restant compatibles avec les standards du marché tels que CATIA ou SolidWorks.
L’objectif n’est pas de figer une géométrie, mais de créer une définition numérique robuste, intégrant les fonctions réelles de la pièce, les interfaces d’assemblage, les jeux fonctionnels et les contraintes d’usage. La modélisation paramétrique permet ainsi des ajustements rapides et des évolutions futures sans remise en cause du modèle.
La préparation à la fabrication est intégrée dès cette étape. La conception anticipe les procédés envisagés — impression 3D industrielle (FDM, SLA), usinage CNC, découpe laser co2 ou solutions hybrides — en tenant compte des épaisseurs minimales, rayons d’outil, tolérances fonctionnelles et contraintes de répétabilité, afin d’assurer une transition fluide entre la CAO et la production.
Une fois la définition technique stabilisée, la question du procédé de fabrication devient centrale pour transformer le modèle CAO en pièce exploitable industriellement.

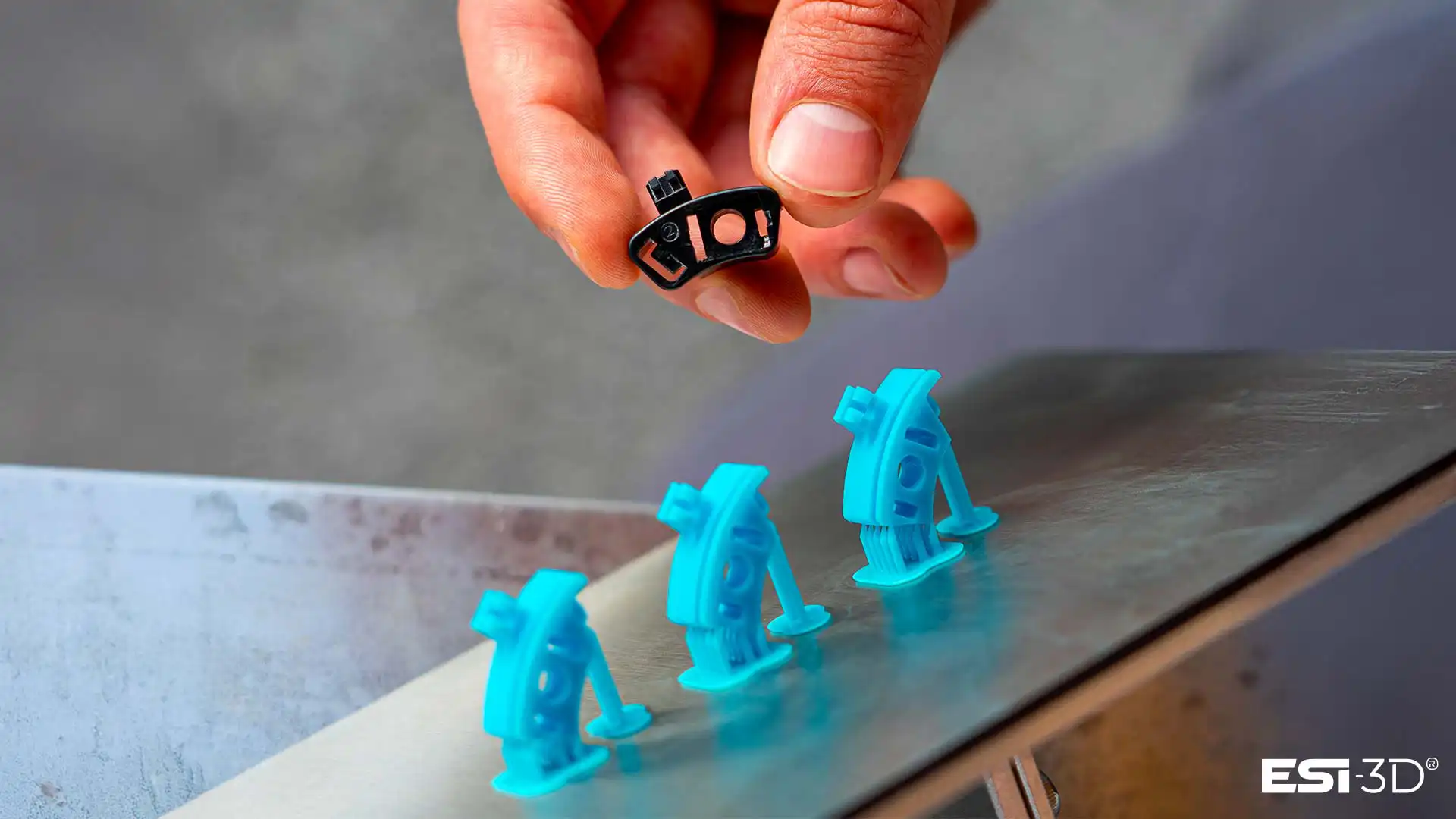

De la rétroconception à la fabrication de pièces exploitables
Une fois la rétroconception aboutie et la définition CAO stabilisée, l’enjeu n’est plus de comprendre la pièce, mais de la rendre fabricable, fiable et reproductible. Cette phase marque le passage d’une logique d’ingénierie à une logique de production, tout en conservant la capacité d’ajustement nécessaire aux projets industriels.
➡️ Choix du procédé de fabrication selon l’usage et les contraintes
Le choix du procédé de fabrication dépend directement de l’usage final de la pièce, des contraintes mécaniques, des volumes envisagés et des exigences de répétabilité. Il ne s’agit pas d’appliquer un procédé par défaut, mais de sélectionner la solution la plus cohérente techniquement et économiquement.
À ce stade, la pièce est analysée sous l’angle de la fabrication : sollicitations mécaniques, tolérances fonctionnelles, environnement d’utilisation, cadence attendue et potentiel d’évolution. Ces paramètres conditionnent le procédé retenu et la stratégie de production associée.

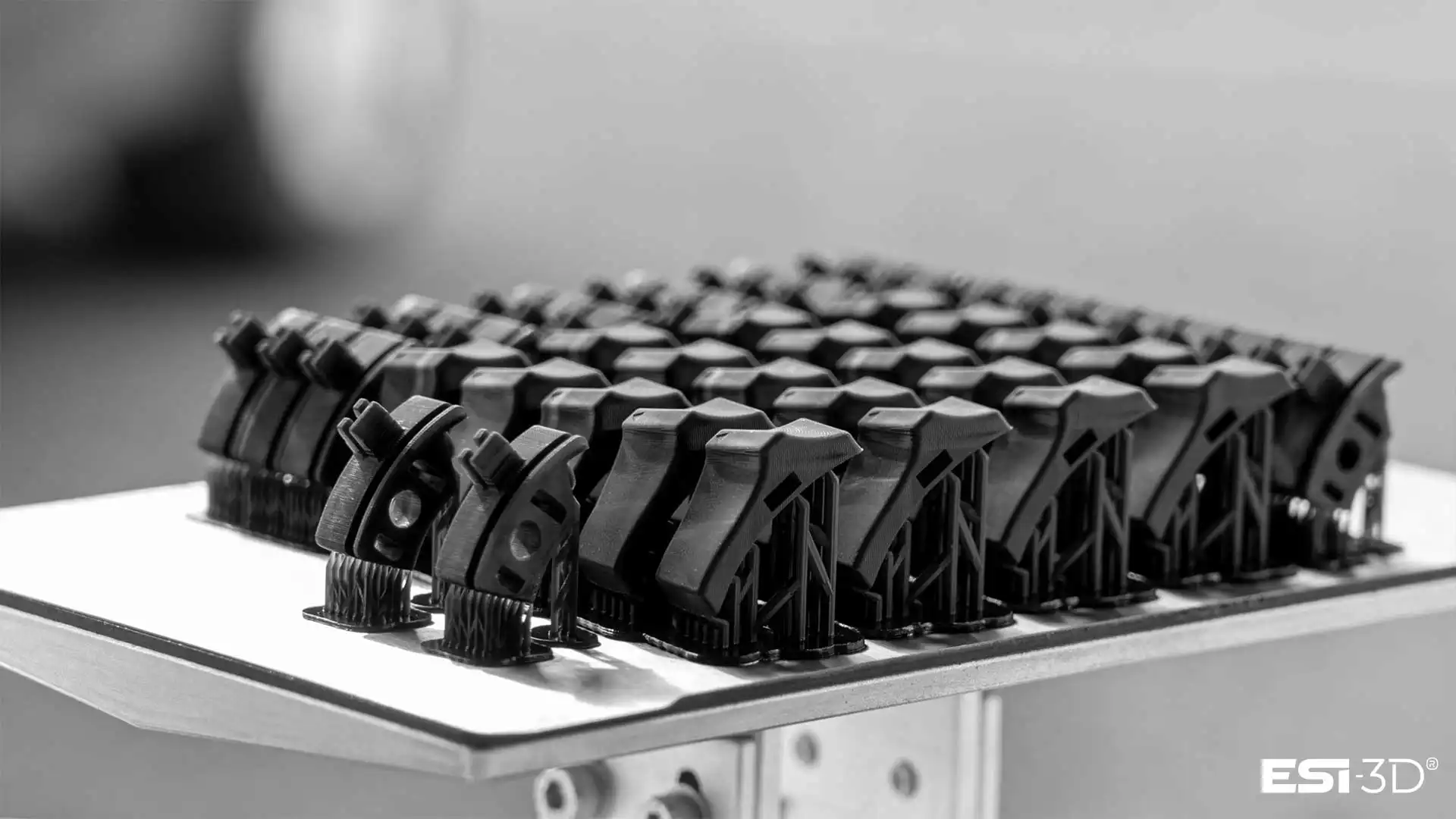

➡️ Impression 3D industrielle, usinage CNC ou solution hybride
L’impression 3D industrielle permet de produire rapidement des pièces fonctionnelles, adaptées aux séries courtes ou intermédiaires, tout en conservant une grande flexibilité de conception. Elle est particulièrement pertinente lorsque la géométrie est complexe, évolutive ou lorsque les délais sont critiques, notamment dans des phases de validation ou de montée en série progressive.
L’usinage CNC est privilégié lorsque les exigences dimensionnelles sont élevées, que les tolérances sont serrées ou que la pièce doit présenter des états de surface spécifiques.
Chez ESI-3D, l’usinage est maîtrisé en interne pour les panneaux plats et pièces 2,5D, notamment pour des éléments de structure, de protection ou d’habillage technique. Pour des géométries plus complexes nécessitant de l’usinage 5 axes, la fabrication peut être réalisée en s’appuyant sur des partenaires industriels qualifiés, intégrés dans une logique de continuité de projet.
Dans de nombreux cas, une approche hybride est retenue : l’impression 3D est utilisée pour la géométrie principale, tandis que l’usinage permet de reprendre les zones fonctionnelles critiques (portées, interfaces, perçages de précision). Cette combinaison permet d’optimiser les performances techniques, les coûts et les délais, tout en garantissant la fiabilité de la pièce finale.
➡️ Prototypage fonctionnel et premières séries
Avant un éventuel passage en production plus large, la fabrication de prototypes fonctionnels et de premières séries permet de valider le comportement réel de la pièce en conditions d’usage. Ces phases intermédiaires sont essentielles pour vérifier les assemblages, les tolérances, la résistance mécanique et l’intégration dans l’environnement existant.
Chez ESI-3D, cette étape constitue également un point de bascule vers la production en série, lorsque le projet le nécessite. La continuité entre rétroconception, prototypage et fabrication permet d’accompagner les projets sans rupture technique, en sécurisant chaque montée en cadence.
Pourquoi confier un projet de rétroconception à ESI-3D
La réussite d’un projet de rétroconception ne dépend pas uniquement de la capacité à reconstruire une géométrie. Elle repose sur une compréhension globale du produit, de son usage réel et de sa fabrication future. C’est cette approche industrielle qui permet de transformer une pièce existante en une solution techniquement fiable et durable.
✅ Des profils formés à la conception et à l’ingénierie industrielle
ESI-3D s’appuie sur une équipe issue de la conception industrielle, capable de comprendre une pièce dans son usage réel, son environnement et sa future fabrication. Cette compétence permet d’aller au-delà de la simple reconstruction géométrique et de livrer des modèles CAO fonctionnels, cohérents et exploitables industriellement.
✅ Un outil de production industriel de grande capacité
L’entreprise dispose d’un complex de 1 000 m² et d’un parc de plus de 100 machines industrielles, permettant d’assurer aussi bien des phases d’analyse et de prototypage que des productions plus structurées. Cette capacité garantit réactivité, continuité et maîtrise des délais, même sur des projets complexes ou multi-pièces.
✅ Une expérience reconnue par de grands industriels
ESI-3D accompagne des industriels exigeants sur des projets techniques à forte valeur ajoutée. Des groupes comme Safran, Alstom, GRDF ou Bonduelle ont déjà fait confiance à ESI-3D pour des besoins de rétroconception, de fabrication de pièces techniques ou de solutions sur mesure. Cette expérience terrain renforce une approche pragmatique, orientée fiabilité et résultats.
✅ Une vision multi-procédés pour un arbitrage technique objectif
La maîtrise de plusieurs procédés de fabrication — impression 3D industrielle (FDM, SLS, SLA), usinage CNC et découpe laser — permet de choisir la solution la plus adaptée à chaque projet. Le procédé est sélectionné en fonction des contraintes fonctionnelles, des volumes et des exigences industrielles, et non par habitude ou par limitation technique.
Questions techniques fréquentes
1. Faut-il fournir une pièce physique pour lancer une rétroconception ?
1. Faut-il fournir une pièce physique pour lancer une rétroconception ?
Idéalement oui, mais des photos, relevés ou pièces partiellement endommagées peuvent parfois suffire selon le projet.
2. La rétroconception permet-elle de changer la matière d’une pièce existante ?
2. La rétroconception permet-elle de changer la matière d’une pièce existante ?
Oui, le modèle reconstruit peut être adapté à une autre matière en fonction des contraintes mécaniques, thermiques ou chimiques.
3. Peut-on intégrer des tolérances spécifiques dès la rétroconception ?
3. Peut-on intégrer des tolérances spécifiques dès la rétroconception ?
Oui, les tolérances fonctionnelles sont définies lors de la reconstruction CAO pour garantir l’assemblage et l’usage final.
4. La rétroconception est-elle compatible avec des normes industrielles ?
4. La rétroconception est-elle compatible avec des normes industrielles ?
Oui, la conception peut intégrer des exigences normatives (dimensionnelles, feu, usage industriel) dès la phase CAO.
5. Quel est le délai moyen pour une prestation de rétroconception ?
5. Quel est le délai moyen pour une prestation de rétroconception ?
Le délai dépend de la complexité de la pièce, mais il est généralement compris entre quelques jours et quelques semaines.
6. Est-il possible de produire plusieurs variantes à partir d’un même modèle CAO ?
6. Est-il possible de produire plusieurs variantes à partir d’un même modèle CAO ?
Oui, la modélisation paramétrique permet de décliner facilement des versions sans repartir de zéro.
7. Peut-on corriger un défaut récurrent identifié sur une pièce existante ?
7. Peut-on corriger un défaut récurrent identifié sur une pièce existante ?
Oui, la rétroconception permet d’analyser les causes et d’apporter des améliorations ciblées.
8. La rétroconception est-elle adaptée aux pièces plastiques et mécaniques ?
8. La rétroconception est-elle adaptée aux pièces plastiques et mécaniques ?
Oui, elle s’applique aussi bien aux pièces plastiques qu’aux ensembles mécaniques ou hybrides.
9. Comment intégrer des renforts mécaniques lors d’une amélioration produit ?
9. Comment intégrer des renforts mécaniques lors d’une amélioration produit ?
Oui, les renforts doivent suivre les lignes d’effort plutôt que simplement épaissir la paroi. Les zones autour des fixations sont souvent critiques et un nervurage interne permet de limiter la déformation sans surcharger la pièce.
10. Peut-on passer directement à une production en série après la rétroconception ?
10. Peut-on passer directement à une production en série après la rétroconception ?
Oui, lorsque la définition est validée, la rétroconception peut déboucher sur un prototypage ou une production série.
