Découpe et gravure laser CO₂ sur mesure
Vous cherchez un partenaire pour fabriquer vos pièces en découpe laser ?
ESI-3D accompagne les projets de découpe et gravure laser CO₂ et UV, de l’analyse des fichiers vectoriels jusqu’à la fabrication des pièces.
Qu’est-ce que la découpe laser ?
La découpe laser est un procédé de fabrication qui utilise un faisceau lumineux fortement concentré pour chauffer, fondre ou vaporiser la matière afin de réaliser une coupe précise.
Contrairement aux méthodes mécaniques comme l’usinage CNC, la découpe laser fonctionne sans contact direct avec l’outil. La matière est retirée par énergie thermique, ce qui permet d’obtenir des contours nets et réguliers.
Dans un système industriel, le faisceau est focalisé sur une zone extrêmement petite de la surface. La chaleur générée provoque la fusion ou la vaporisation locale du matériau, tandis qu’un flux de gaz évacue la matière.
La technologie est utilisée pour découper des pièces et éléments techniques à partir de plaques ou de feuilles de matériau, avec une précision pouvant atteindre le dixième de millimètre.
La découpe laser est aujourd’hui largement utilisée dans de nombreux secteurs pour produire :
- pièces plastiques techniques
- gabarits et composants industriels
- signalétique professionnelle
- lettrages et logos découpés
- éléments de PLV ou de scénographie (Retail / Évènementiel)
- plaques techniques et marquages industriels
Selon les matériaux et les usages, plusieurs technologies sont utilisées :
- laser CO₂, principalement pour les plastiques, le bois, le carton ou le cuir
- laser fibre, utilisé pour le marquage industriel et certains métaux
- laser UV, adapté aux plastiques techniques sensibles
Grâce à sa précision, sa rapidité et sa répétabilité, la découpe laser est devenue une solution incontournable pour la fabrication de pièces techniques, d’éléments de communication visuelle et de composants industriels.
Les avantages de la découpe laser
✅ Précision élevée
La découpe laser permet d’obtenir des contours extrêmement précis, avec une tolérance pouvant atteindre environ ±0,1 mm selon les matériaux. Cette précision est particulièrement utile pour produire des pièces techniques, des éléments de signalétique ou des composants nécessitant des dimensions parfaitement maîtrisées.
✅ Grande liberté de formes
Le faisceau laser suit des tracés très complexes sans contrainte mécanique. Il permet de réaliser des formes organiques, des motifs ajourés et des angles très vifs, difficiles voire impossibles à produire avec certaines méthodes mécaniques.
✅ Bords propres
La découpe laser produit généralement des tranches nettes et régulières directement en sortie machine. Selon le matériau, les pièces peuvent être utilisées sans reprise ni finition supplémentaire, ce qui réduit le temps de production et simplifie l’assemblage.
✅ Production rapide
Une fois le fichier préparé, la découpe laser permet de produire rapidement des prototypes, des petites séries ou des productions répétées. La machine reproduit chaque pièce avec une grande régularité, ce qui en fait une solution efficace pour les projets nécessitant des délais courts.

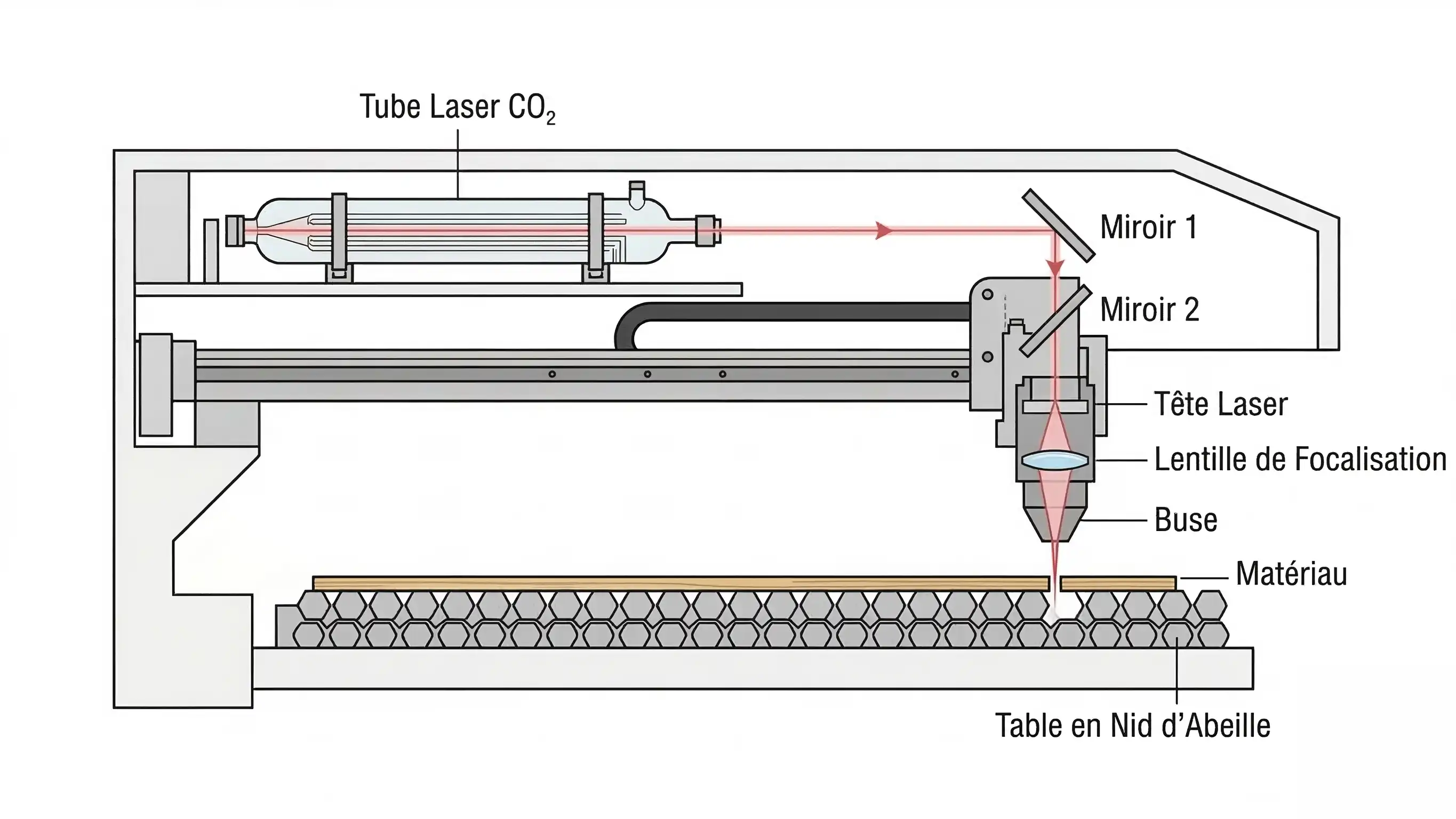

Comment fonctionne un laser ?
La découpe et la gravure laser reposent sur l’utilisation d’un faisceau lumineux cohérent et fortement concentré capable de délivrer une densité d’énergie très élevée sur une surface extrêmement réduite.
Dans une machine industrielle, le faisceau est généré dans une source laser puis guidé vers une tête optique comprenant :
- un système de miroirs ou de fibre optique
- une lentille de focalisation
- une buse d’assistance gaz
La lentille concentre le faisceau sur un point focal très fin, généralement compris entre 0,1 et 0,3 mm de diamètre. À cet endroit, la densité d’énergie peut atteindre plusieurs MW/cm².
Lorsque le faisceau atteint la surface du matériau, plusieurs phénomènes physiques peuvent se produire selon la puissance et la nature de la matière :
- fusion locale de la matière
- vaporisation instantanée
- combustion contrôlée
- photo-ablation
Un gaz d’assistance (air, azote ou oxygène selon les machines) est injecté au niveau de la buse afin d’évacuer la matière fondue et stabiliser la zone de coupe.
La tête laser se déplace ensuite sur les axes de la machine en suivant un fichier vectoriel (.DXF, .AI, .SVG…), permettant de reproduire avec précision le contour de la pièce.
La qualité de coupe dépend de nombreux paramètres :
- puissance laser
- vitesse de déplacement
- fréquence d’impulsion
- position du point focal
- nature du matériau et absorption optique
Selon l’application et le matériau, plusieurs technologies laser peuvent être utilisées.
Laser CO₂
Le laser CO₂ est basé sur un mélange gazeux composé principalement de dioxyde de carbone, d’azote et d’hélium excité électriquement dans une cavité résonante.
Il génère un faisceau infrarouge d’une longueur d’onde d’environ 10,6 µm, particulièrement bien absorbé par les matériaux organiques et polymères.
Cette forte absorption permet une interaction thermique efficace avec :
- PMMA (Plexiglass)
- PETG
- polypropylène
- bois et MDF
- carton
- cuir
- textiles
Le laser CO₂ est donc la technologie la plus utilisée pour la découpe de plastiques, de matériaux composites légers et d’éléments de signalétique.
Selon l’épaisseur et les réglages, le processus peut provoquer :
- fusion contrôlée de la matière
- vaporisation partielle
- carbonisation légère sur les matériaux organiques
La qualité du bord dépend principalement de la stabilité du point focal et de la vitesse de coupe.
Laser fibre
Le laser fibre utilise une fibre optique dopée (souvent à l’ytterbium) comme milieu actif. Le faisceau est généré directement dans la fibre et amplifié avant d’être focalisé sur la surface de la pièce.
La longueur d’onde typique est d’environ 1064 nm, beaucoup plus courte que celle du CO₂.
Cette longueur d’onde est fortement absorbée par les métaux, ce qui rend cette technologie particulièrement adaptée au marquage industriel.
Applications courantes :
- marquage sur aluminium anodisé
- plaques machines
- numéros de série
- QR codes industriels
- traçabilité de composants
Le marquage fibre modifie la surface du matériau par oxydation, micro-fusion ou recuit, produisant un contraste durable.
Laser UV
Le laser UV fonctionne avec une longueur d’onde très courte, généralement autour de 355 nm.
À cette échelle, l’interaction avec la matière ne repose plus uniquement sur un effet thermique. Le processus principal devient la photo-ablation, c’est-à-dire l’éjection directe de matière sous l’effet de l’énergie photonique.
Cette technologie présente plusieurs avantages :
- très faible zone affectée thermiquement (HAZ)
- absence de brûlure ou de déformation
- précision extrêmement élevée
Le laser UV est donc utilisé pour des applications exigeantes :
- plastiques techniques sensibles (ABS, PC, PEEK…)
- composants électroniques
- micro-marques industrielles
- marquage sur surfaces peintes ou laquées
Il permet de produire des gravures très fines et très contrastées, même sur des matériaux qui réagissent mal aux lasers thermiques.
Processus de fabrication en découpe laser
De la préparation du fichier à la pièce finale
📐 Préparation des fichiers vectoriels
La découpe laser repose sur l’utilisation de tracés vectoriels exploitables par la machine. Contrairement aux images bitmap, les vecteurs décrivent des contours mathématiques précis que le laser peut suivre avec exactitude. Les formats les plus utilisés en production sont .DXF, .AI, .SVG ou .EPS, issus de logiciels de CAO ou de design graphique. Avant la fabrication, les fichiers sont vérifiés afin de s’assurer que les courbes sont fermées, les lignes non dupliquées et les géométries cohérentes, garantissant une trajectoire de coupe fiable.
🧠 Optimisation des trajectoires et imbrication
Une fois les vecteurs validés, les tracés sont importés dans le logiciel de pilotage de la machine. Les lignes de découpe et les zones de gravure sont séparées, puis les pièces sont imbriquées dans la plaque de matériau (nesting) afin d’optimiser l’utilisation de la matière. Cette étape permet de réduire les pertes, d’améliorer la productivité et d’assurer une production efficace lors de la fabrication de séries.
⚙️ Réglage des paramètres de coupe
Les paramètres de la machine sont ensuite ajustés en fonction du matériau et de son épaisseur. La puissance du laser, la vitesse de déplacement, la fréquence d’impulsion et la position du point focal déterminent la qualité de coupe et l’état de surface du bord. Un réglage précis permet d’obtenir des contours nets, une largeur de trait maîtrisée et une stabilité dimensionnelle adaptée aux applications techniques ou aux supports de communication visuelle.

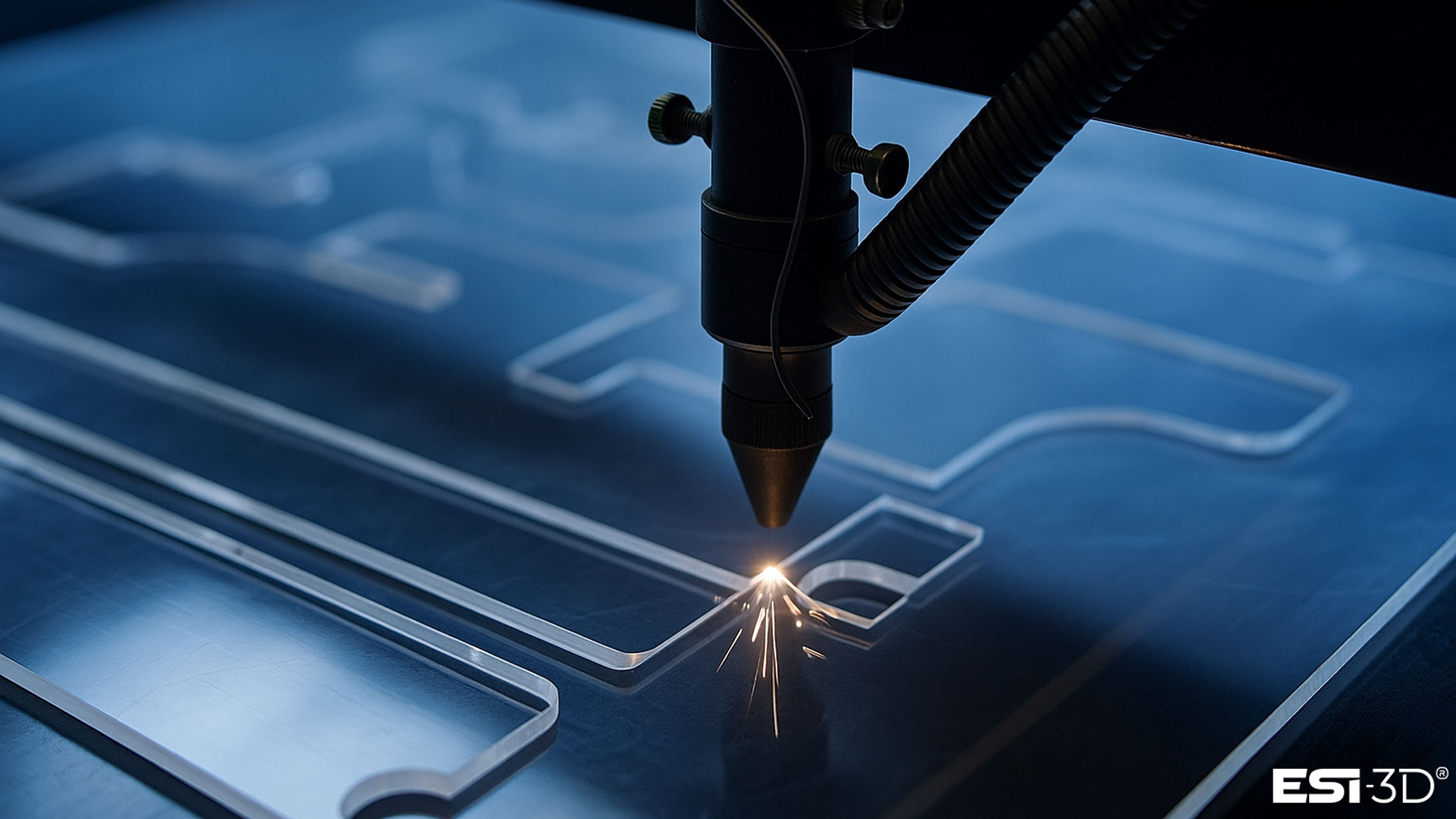

🔥 Découpe et évacuation de la matière
Le faisceau laser suit ensuite les trajectoires définies dans le fichier vectoriel. La matière est localement chauffée jusqu’à provoquer fusion, vaporisation ou ablation, tandis qu’un gaz d’assistance évacue la matière fondue et stabilise la zone de coupe. Ce procédé sans contact mécanique permet de reproduire fidèlement les contours du fichier avec une grande répétabilité.
🔍 Contrôle et préparation finale
Une fois les pièces découpées, un contrôle visuel et dimensionnel permet de vérifier la conformité avec le fichier d’origine. Selon le projet, les éléments peuvent ensuite être assemblés, thermoformés ou intégrés dans des dispositifs de signalétique, de PLV ou de scénographie, prêts à être installés dans leur environnement final.
🎨 Finitions et post-traitement après découpe laser
Dans certains projets, les pièces issues de la découpe laser peuvent nécessiter des opérations de post-traitement afin d’améliorer leur rendu visuel ou leur intégration dans un environnement final. C’est notamment le cas pour des éléments de signalétique, des supports de communication ou des pièces destinées à des installations retail et événementielles.
Selon les besoins, les pièces peuvent recevoir différentes finitions de surface, comme la mise en peinture, l’application d’apprêts, de vernis ou de traitements décoratifs. Ces opérations permettent d’obtenir une couleur spécifique, d’harmoniser l’aspect des pièces ou d’améliorer la qualité visuelle des supports utilisés en communication.
👉 En savoir plus sur les techniques de post-traitement et finitions appliquées aux pièces découpées et fabriquées.
Limites de la découpe laser
❌ Épaisseurs limitées
La découpe laser est très efficace sur les matériaux en plaques ou feuilles, mais certaines épaisseurs importantes peuvent dégrader la qualité de coupe. Au-delà d’un certain seuil, les bords peuvent brûler, fondre ou perdre en précision. Dans ces situations, l’usinage CNC devient souvent plus adapté.
❌ Matériaux incompatibles
Certains matériaux ne peuvent pas être découpés au laser. Le PVC, par exemple, libère du chlore lors de la combustion, ce qui peut endommager les optiques de la machine et les systèmes d’extraction.
❌ Géométries volumétriques limitées
La découpe laser reste un procédé adapté aux formes découpées dans des plaques. Pour des pièces volumétriques complexes ou des géométries 3D, des technologies comme l’impression 3D ou l’usinage sont généralement plus pertinentes.
❌ Zone affectée thermiquement (HAZ)
Comme tout procédé thermique, la découpe laser peut générer une zone affectée thermiquement (Heat Affected Zone – HAZ) autour de la coupe. Cette zone correspond à une modification locale de la matière due à la chaleur du faisceau laser. Selon le matériau et les réglages machine, cela peut entraîner une légère coloration, une carbonisation ou une modification de structure en bord de coupe. Des paramètres de coupe adaptés permettent généralement de limiter ce phénomène.
Comparaison : découpe laser, usinage CNC et impression 3D
Selon la géométrie de la pièce, le matériau utilisé et la fonction finale, plusieurs technologies de fabrication peuvent être envisagées. La découpe laser, l’usinage CNC et l’impression 3D répondent à des besoins différents et peuvent parfois être complémentaires.
⚙️ CNC vs découpe laser
L’usinage CNC et la découpe laser sont deux technologies très utilisées pour la fabrication de pièces techniques, mais elles ne travaillent pas la matière de la même manière.
La découpe laser utilise un faisceau lumineux pour découper des plaques avec une très grande précision, sans contact mécanique. Elle est particulièrement efficace pour produire des formes complexes, des angles vifs et des découpes fines dans des matériaux comme les plastiques, le bois ou certains composites.
L’usinage CNC, lui, enlève la matière à l’aide d’une fraise rotative. Cette technologie est plus adaptée aux pièces épaisses, aux usinages en profondeur et aux assemblages mécaniques nécessitant une grande rigidité.
En pratique :
- 🔥 Laser : idéal pour les pièces plates, les découpes complexes et les séries rapides
- ⚙️ CNC : idéal pour les pièces épaisses, les poches d’usinage et les structures mécaniques
🧩 Impression 3D vs découpe laser
La principale différence entre l’impression 3D et la découpe laser réside dans la manière de fabriquer la pièce.
La découpe laser retire de la matière dans une plaque pour obtenir une forme précise. Elle est donc très efficace pour produire rapidement des éléments plats, des panneaux découpés ou des supports techniques.
L’impression 3D, au contraire, construit la pièce couche par couche. Cette technologie est particulièrement intéressante pour produire des formes volumétriques complexes, des prototypes ou des objets impossibles à fabriquer par découpe.
En résumé :
- 🔥 Laser : pièces plates, panneaux, signalétique, éléments de PLV
- 🧩 Impression 3D : volumes complexes, prototypes, objets tridimensionnels
Dans de nombreux projets industriels ou de communication visuelle, ces technologies sont complémentaires et peuvent être utilisées ensemble selon les besoins de fabrication.
Tableau comparatif :
Selon la géométrie de la pièce, le matériau utilisé et le volume de production, différentes technologies de fabrication peuvent être utilisées. La découpe laser, l’usinage CNC et l’impression 3D répondent à des besoins différents.
Tableau comparatif des technologies
Applications professionnelles de la découpe laser
🏭 Pièces techniques et composants industriels
Dans l’industrie, la découpe laser est souvent utilisée pour produire des pièces techniques découpées dans des plaques plastiques ou composites. Elle permet de fabriquer rapidement des éléments précis et reproductibles, utilisés dans les ateliers de production, les projets de prototypage ou les opérations de maintenance industrielle.
Exemples de pièces réalisées :
- gabarits d’assemblage
- plaques machines ou plaques techniques
- supports et cales fonctionnelles
- pièces de prototypage ou petites séries techniques
La précision du procédé et la stabilité des paramètres de coupe permettent d’obtenir une répétabilité fiable, essentielle pour les environnements industriels et les projets de fabrication de pièces techniques sur mesure.
🪧 Signalétique et identité visuelle
La découpe laser est très utilisée dans les projets de signalétique de marque, d’enseignes personnalisées et de lettrage 3D. Elle permet de produire des éléments graphiques précis destinés à structurer un espace et renforcer l’identité visuelle d’une entreprise.
Applications fréquentes :
- logos découpés
- lettrages muraux
- pictogrammes et plaques directionnelles
- éléments de signalétique intérieure
Ces éléments sont souvent installés dans des bureaux, hôtels, sièges sociaux, espaces commerciaux ou espaces d’accueil, où la signalétique participe directement à l’expérience des visiteurs.

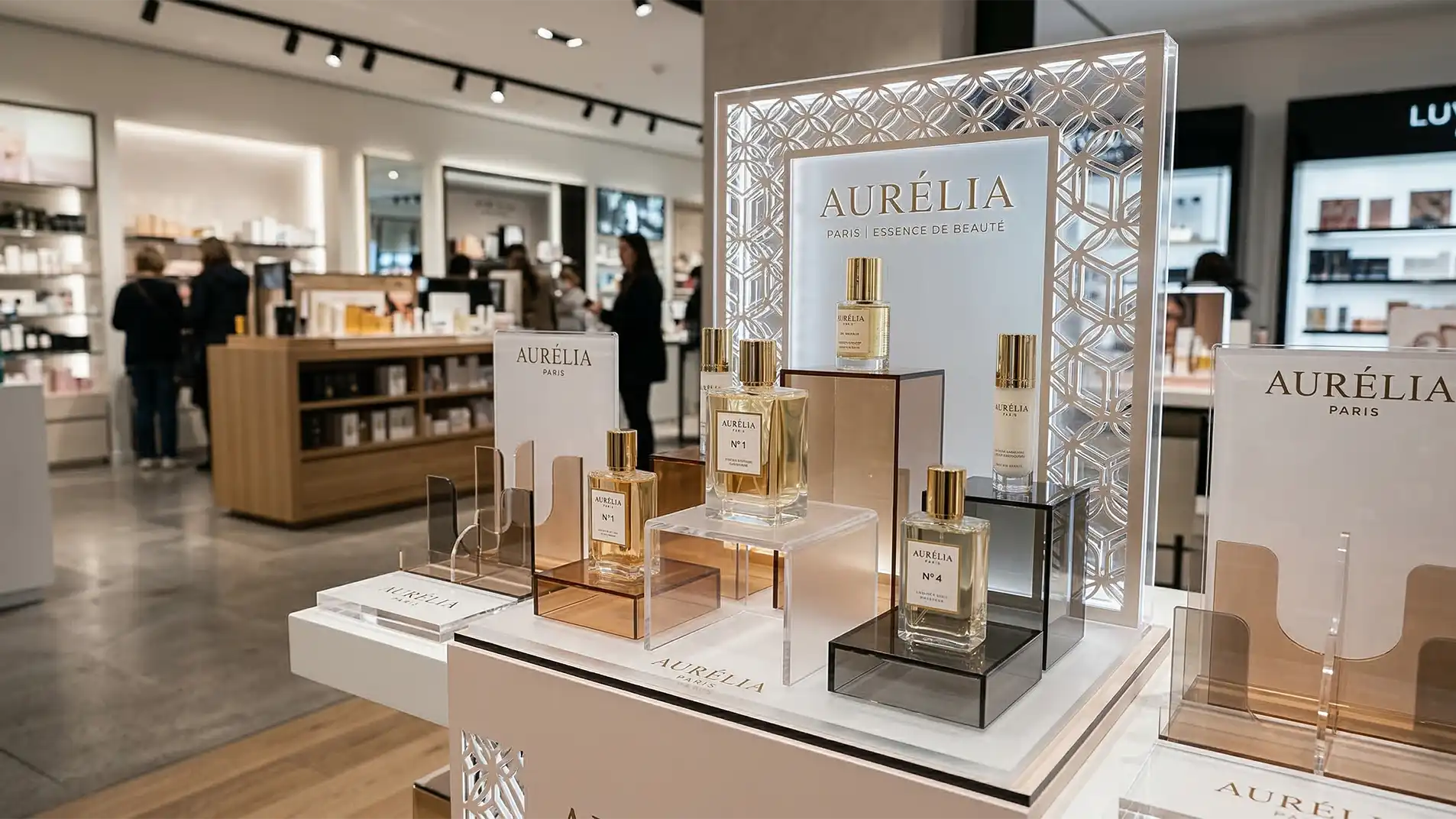

🛍️ Retail design et visual merchandising
Dans les projets de design retail et de merchandising visuel, la découpe laser permet de produire des supports destinés à la mise en avant produit et à la communication en point de vente.
Exemples de supports fabriqués :
- PLV sur mesure
- présentoirs produits
- supports de mise en avant produit
- éléments décoratifs pour corners de marque
Ces dispositifs sont utilisés pour améliorer la présentation produit, l’expérience client et la visibilité des marques dans les espaces commerciaux.
🏬 Showrooms et espaces de présentation
La découpe laser est également utilisée pour fabriquer des éléments destinés à l’aménagement de showrooms de marque, vitrines commerciales ou espaces d’exposition.
Elle permet de réaliser :
- panneaux décoratifs ajourés
- Pupitre de présentation
- logos ou lettrages en volume
- éléments graphiques intégrés dans l’espace
Ces pièces participent à la mise en scène de la marque, à la présentation produit et à la création d’un univers visuel cohérent dans les espaces de présentation.

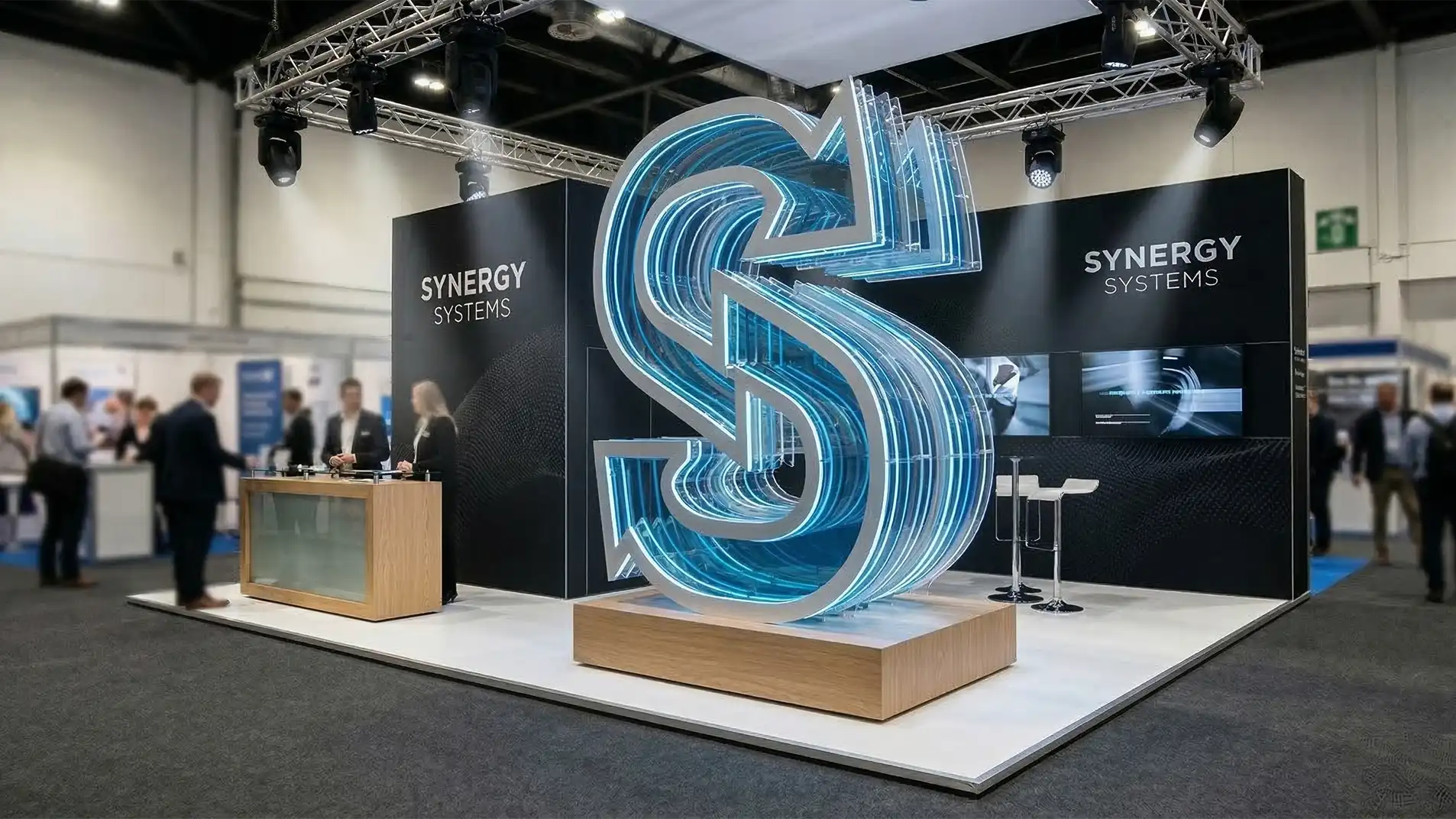

🎭 Scénographie et projets événementiels
Les agences de communication et les studios de design utilisent régulièrement la découpe laser dans des projets de décors événementiels et de scénographie. La technologie permet de produire rapidement des formes précises qui s’intègrent dans un décor, un stand ou une installation temporaire.
Exemples d’applications :
- stands d’exposition
- pop-up stores
- décors événementiels
- éléments de scénographie pour salons ou lancements de produit
La découpe laser permet de transformer un concept créatif imaginé par une agence en éléments physiques concrets. Cette technologie est notamment utilisée pour fabriquer des accessoires destinés au cinéma ou à des séries diffusées sur Netflix, ainsi que des éléments intégrés dans des installations événementielles ou des dispositifs de communication.
🏷️ Marquage et gravure technique
La gravure laser est très utilisée pour réaliser des marquages permanents et des identifications techniques sur des pièces ou des équipements industriels.
Applications courantes :
- plaques machines
- numéros de série
- QR codes industriels
- identification d’équipements
La gravure modifie directement la surface du matériau, ce qui garantit une lisibilité durable et une excellente résistance dans le temps, même dans des environnements industriels exigeants.
Cas concret : supports de communication en plexiglass pour un réseau retail
Une marque internationale d’accessoires pour fumeurs a confié à ESI-3D la fabrication d’une série de supports de communication destinés à équiper plusieurs points de vente.
Le projet consistait à produire environ 100 éléments de PLV et de signalétique retail à partir de plexiglass (PMMA), combinant plusieurs procédés de fabrication :
- découpe laser CO₂ pour obtenir des formes précises et des bords nets
- pliage à chaud du PMMA pour créer des supports chevalets autoportants
- assemblage d’éléments graphiques pour intégrer le visuel de la marque
Ces supports ont été conçus pour être installés sur des comptoirs, présentoirs et espaces merchandising, afin d’améliorer la visibilité de la marque en point de vente.
Pourquoi confier votre projet de découpe laser à ESI-3D ?
✅ Un atelier de production de 1000 m²
ESI-3D dispose d’un atelier de fabrication de plus de 1000 m² dédié à la production de supports de communication visuelle, de signalétique et de pièces techniques. Cet espace de production permet de gérer simultanément plusieurs projets, qu’il s’agisse de PLV sur mesure, d’éléments de merchandising visuel, de signalétique retail ou de supports destinés à un showroom de marque ou un stand d’exposition. Cette capacité d’atelier permet d’accompagner des projets complets liés au design d’espace, au retail design ou à la mise en scène produit.
✅ Plus de 100 machines de production
L’atelier regroupe aujourd’hui plus de 100 machines de production, incluant des équipements de découpe laser, d’usinage CNC, d’impression 3D grand format et de transformation des plastiques. Cette diversité de machines permet de produire efficacement des éléments de communication visuelle, des supports marketing physiques, des dispositifs de PLV ou des éléments destinés à des scénographies commerciales et installations de marque.
✅ Plusieurs procédés de fabrication complémentaires
Un projet ne se limite pas toujours à une simple découpe laser. ESI-3D combine plusieurs technologies comme la découpe laser CO₂, l’usinage CNC, l’impression 3D grand format, le thermoformage des plastiques et l’assemblage de structures. Cette approche multi-procédés permet de produire des supports de communication volumétriques, des éléments de scénographie, des structures décoratives ou des dispositifs destinés au merchandising et à la théâtralisation produit.
✅ Capacité de production pour prototypes et séries
ESI-3D accompagne aussi bien des marques, des agences de communication, des agences événementielles ou des agences retail design dans la fabrication de prototypes, de petites séries ou de productions destinées à plusieurs points de vente. Cette organisation permet de maintenir une qualité constante pour des projets de PLV retail, de signalétique de marque, de supports de communication ou de dispositifs d’activation marketing.
✅ Un interlocuteur technique pour votre projet
Chaque projet est étudié afin de garantir une fabrication cohérente avec son usage final. Qu’il s’agisse d’un concept créatif imaginé par une agence, d’un projet de scénographie commerciale, d’un dispositif marketing ou d’une installation destinée à un showroom ou un espace de marque, ESI-3D intervient comme partenaire technique pour transformer une idée ou un brief en réalisation physique fiable et exploitable.
Ce que nos clients nous demandent souvent
1. Quelle épaisseur maximale peut-on découper au laser ?
1. Quelle épaisseur maximale peut-on découper au laser ?
L’épaisseur dépend principalement du matériau utilisé. Pour des plastiques comme le PMMA ou le PETG, la découpe laser est généralement utilisée sur des plaques de quelques millimètres jusqu’à environ 8 à 10 mm. Au-delà, la qualité de coupe peut diminuer et d’autres procédés comme l’usinage CNC peuvent être plus adaptés.
2. Quelle précision peut atteindre une découpe laser ?
2. Quelle précision peut atteindre une découpe laser ?
La découpe laser permet généralement d’obtenir une précision d’environ ±0,1 mm. Cette précision dépend toutefois de plusieurs facteurs comme le matériau, son épaisseur, la puissance du laser et les réglages machine.
3. Quels fichiers faut-il envoyer pour une découpe laser ?
3. Quels fichiers faut-il envoyer pour une découpe laser ?
Les machines laser travaillent à partir de fichiers vectoriels. Les formats les plus utilisés sont : DXF, AI, SVG ou EPS. Ces formats permettent à la machine de suivre précisément les contours de coupe ou de gravure.
4. Peut-on faire de la gravure en plus de la découpe ?
4. Peut-on faire de la gravure en plus de la découpe ?
Oui. La plupart des machines laser permettent de combiner découpe et gravure sur une même pièce. La gravure consiste à marquer la surface du matériau pour créer un texte, un logo ou un motif décoratif.
5. Quels matériaux peut-on découper au laser ?
5. Quels matériaux peut-on découper au laser ?
La découpe laser fonctionne sur de nombreux matériaux comme le plexiglass (PMMA), le PETG, le polypropylène, le bois, le MDF, le carton, le cuir ou certains textiles. Chaque matériau nécessite cependant des réglages spécifiques.
6. Peut-on découper du PVC au laser ?
6. Peut-on découper du PVC au laser ?
Non. Le PVC est généralement interdit en découpe laser car sa combustion libère du chlore, un gaz corrosif qui peut endommager les optiques de la machine et les systèmes d’extraction.
7. Quelle est la différence entre découpe laser et usinage CNC ?
7. Quelle est la différence entre découpe laser et usinage CNC ?
La découpe laser utilise un faisceau lumineux pour retirer la matière sans contact mécanique. L’usinage CNC utilise une fraise rotative qui enlève la matière mécaniquement. Le laser est souvent plus adapté pour les découpes fines dans des plaques, tandis que la CNC est préférable pour les pièces épaisses ou les usinages en profondeur.
8. Peut-on produire des petites séries avec la découpe laser ?
8. Peut-on produire des petites séries avec la découpe laser ?
Oui. La découpe laser est très efficace pour produire des prototypes, des petites séries ou des séries répétées, avec une excellente régularité entre les pièces.
9. Les bords sont-ils propres après une découpe laser ?
9. Les bords sont-ils propres après une découpe laser ?
Dans de nombreux cas, oui. Par exemple, sur le plexiglass (PMMA), la découpe laser produit souvent un bord lisse et brillant directement en sortie machine, sans nécessité de finition supplémentaire.
10. Peut-on découper des logos ou des formes très complexes ?
10. Peut-on découper des logos ou des formes très complexes ?
Oui. La découpe laser permet de reproduire des formes détaillées, des motifs ajourés ou des logos complexes, à condition que le fichier vectoriel soit correctement préparé.
En lien avec cet article
projets clients
Marque de Luxe : Réalisation d’un bouchon de Parfum géant en impression 3D
Création d’un bouchon de parfum géant en impression 3D XXL : un projet spectaculaire de PLV luxe alliant design, agencement et finition haut de gamme aux Galeries Lafayette.
Maquette industrielle XXL du site DUC PULKON en impression 3D
Maquette industrielle sur mesure en impression 3D FDM pour DUC PULKON, représentant leur site de production avec bâtiments modulables aimantés et finitions réalistes.
Salon du Bourget : réacteurs factices en impression 3D pour maquette aéronautique
Réacteurs factices en impression 3D grand format pour maquette aéronautique exposée au Salon du Bourget, avec finitions haut de gamme et rendu réaliste.
