Enseigne rétroéclairée sur mesure Corn Hole – Salon Heavent Paris

Introduction

‍

Pour accompagner le lancement d’un nouveau concept dans le monde du corn hole, ESI-3D a été sollicitée pour concevoir et fabriquer une enseigne rétroéclairée entièrement sur mesure de la société Corn Hole Events. Le client participait au Salon Heavent Paris à la Porte de Versailles et disposait d’un corner dédié à la démonstration de son produit. L’enjeu : proposer une enseigne premium, visible de loin, avec un style néo-moderne cohérent avec sa direction artistique, tout en respectant un délai court et un budget maîtrisé (< 3 000 €).

‍

Trouvé via Internet, le client est venu avec un brief simple : « partir du logo existant et créer une enseigne en relief, lumineuse, impactante et élégante ». Nous l’avons accompagné depuis la conception jusqu’à la livraison d’un produit entièrement fabriqué dans notre atelier de 1000 m², combinant impression 3D, usinage CNC et découpe laser.

‍

Analyse du besoin

‍

Le corner du client nécessitait :

‍

• une visibilité forte dans un salon très fréquenté,
• un design atypique correspondant au positionnement de la marque,
• un éclairage puissant mais maîtrisé,
• un système de fixation léger et sécurisé pour être installé en hauteur au-dessus de l’espace d’exposition,
• un produit esthétique, inspiré des planches de corn hole pour rappeler l’univers du jeu.

‍

Le délai était court : la fabrication devait être finalisée et testée avant l’ouverture du salon.

‍

Lancez votre projet dès aujourd’hui 👉  >> contactez-nous <<

‍

Conception & Bureau d’études

‍

À partir des fichiers .PNG et .DXF fournis par le client, nos équipes ont reconstruit toute l’enseigne sur nos logiciels de CAO 2D/3D.
Objectifs de la conception :

‍

• obtenir une base solide inspirée des planches de corn hole,
• intégrer des néons silicone dans des rainures usinées avec précision,
• créer des lettres caisson imprimées en 3D, rétroéclairées de manière homogène,
• garantir une facilité de montage et de câblage sur site.

‍

Après échanges, maquette et validation BAT, la production a été lancée.

‍

Fabrication – Processus complet

‍

1. Usinage CNC de la base et du châssis

‍

La structure principale reprend les dimensions classiques d’une planche de corn hole : 120 × 60 cm.

‍

• Base :
  Usinée en PVC expansé M1 (Forex) de 19 mm pour garantir rigidité, résistance au feu et faible poids. Nous avons fraisé la forme exacte du logo ainsi que toutes les pistes destinées à accueillir les néons silicone.

‍

• Châssis de support :
  Réalisé en chêne massif, usiné sur CNC puis assemblé pour obtenir une structure solide, esthétique et facilement fixable. Le bois apporte un aspect haut de gamme, cohérent avec l’image du client sur un salon premium.

‍

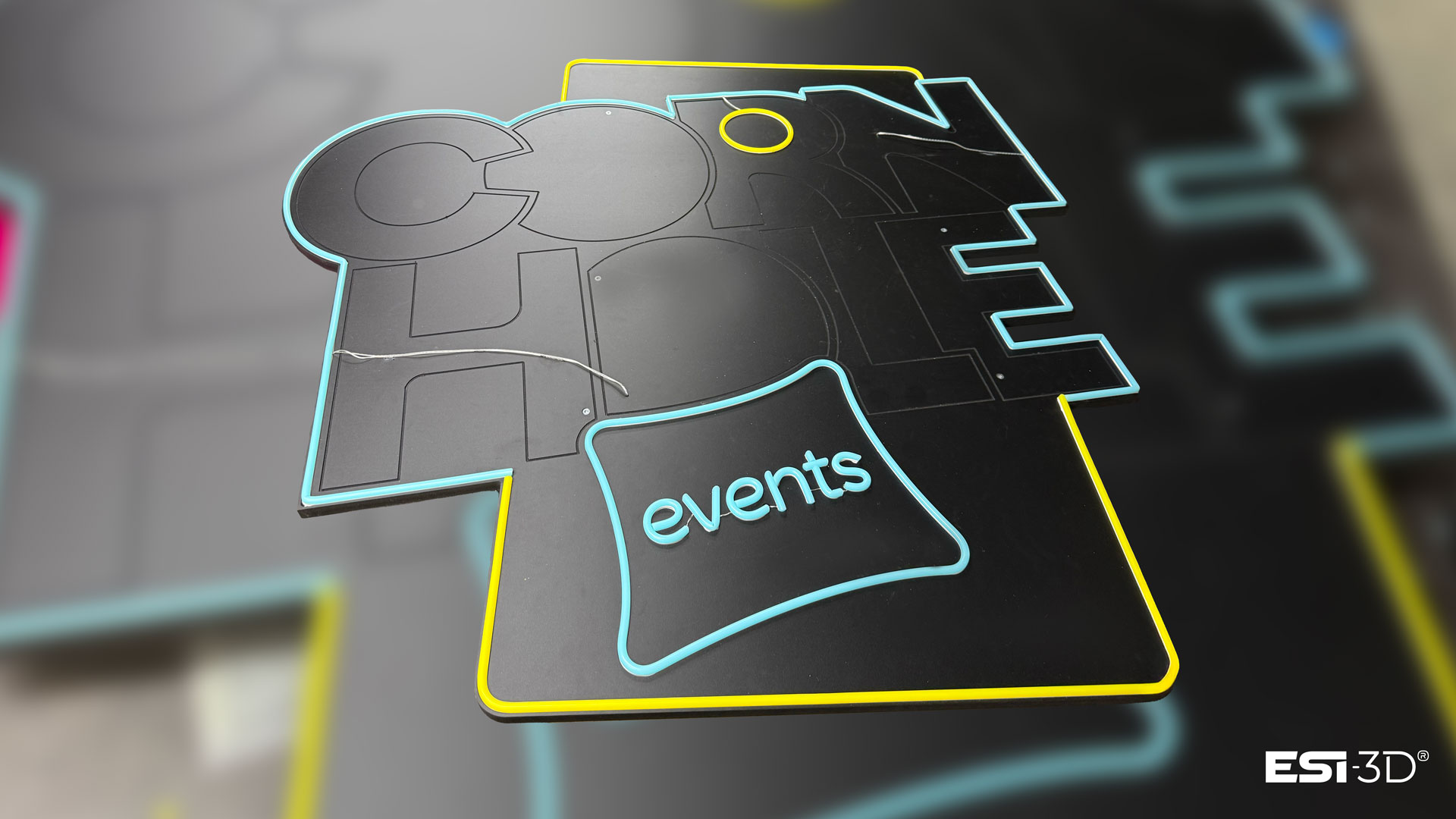

Une fraise spécifique, adaptée au profil du néon silicone, a été utilisée pour créer des rainures dans lesquelles les néons peuvent être parfaitement clipsés et collés, assurant un rendu net et une tenue irréprochable.

‍

2. Intégration des néons silicone

‍

Autour du contour de l’enseigne et sur certaines formes du logo, nous avons intégré :

‍

• un néon silicone jaune,
• un néon silicone bleu, avec bandeaux LED internes.

‍

Ces néons sont conçus pour diffuser une lumière continue sans points visibles. Leur intégration dans les rainures usinées à la CNC garantit une finition propre et un alignement parfait.

‍

Un projet à concrétiser 👉  >> contactez-nous <<

‍

3. Impression 3D des lettres caisson “CORN HOLE”

‍

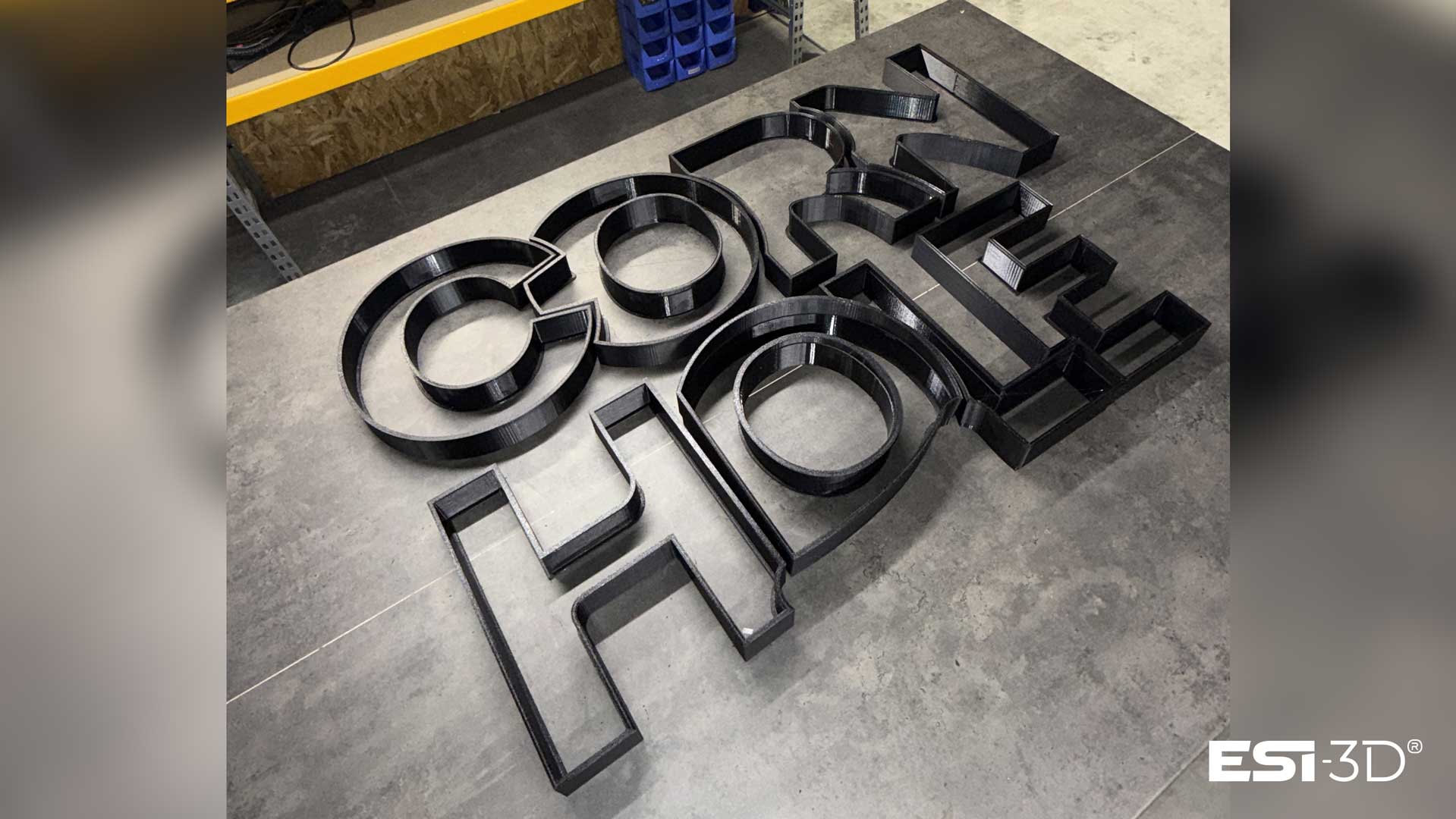

L’inscription principale a été réalisée en impression 3D FDM sous forme de lettres caisson.

‍

Chaque lettre a été :

‍

• imprimée avec une hauteur optimisée pour la diffusion lumineuse,

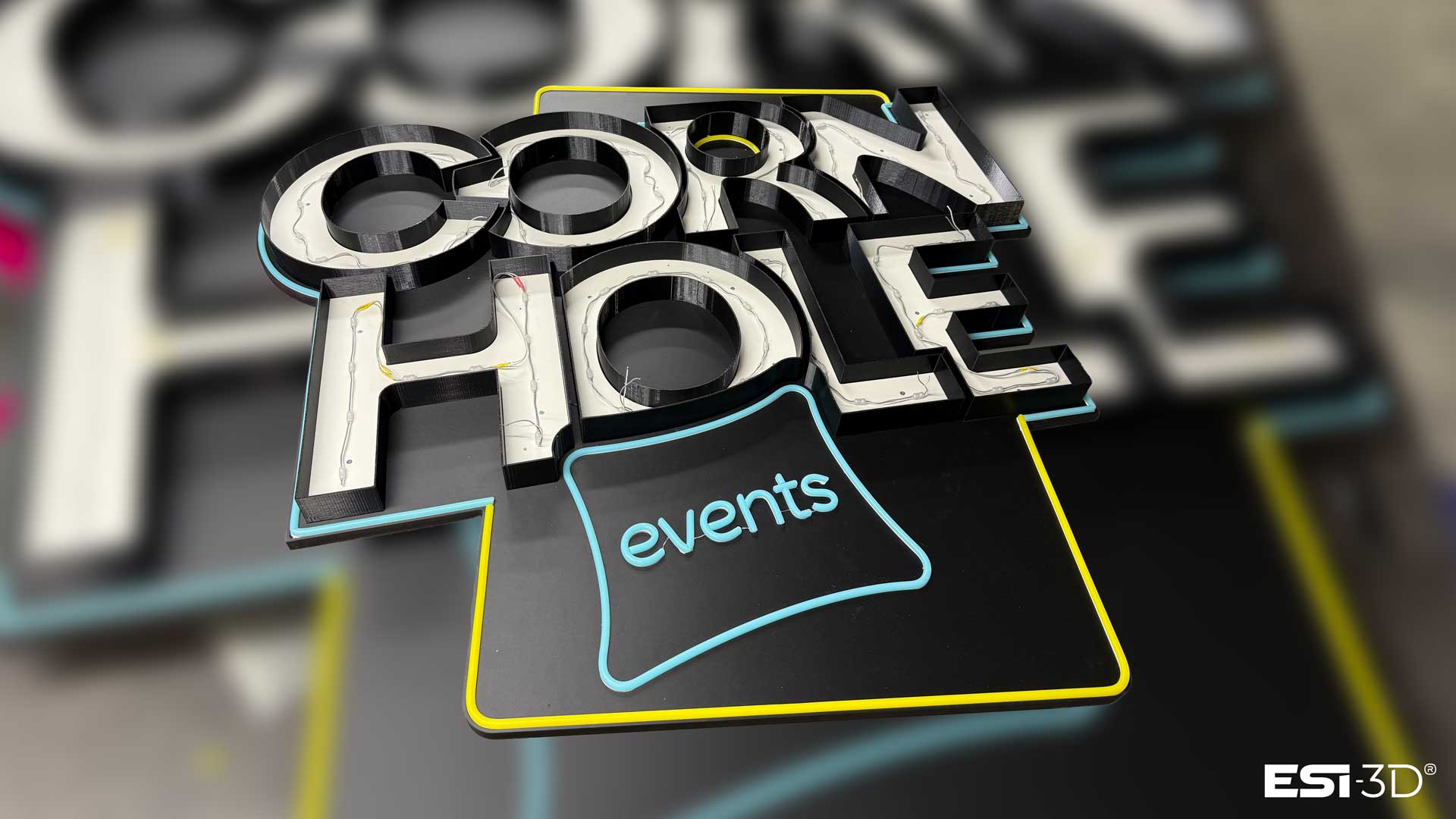

• équipée d’un fond en PVC expansé blanc, choisi pour son pouvoir réflecteur,

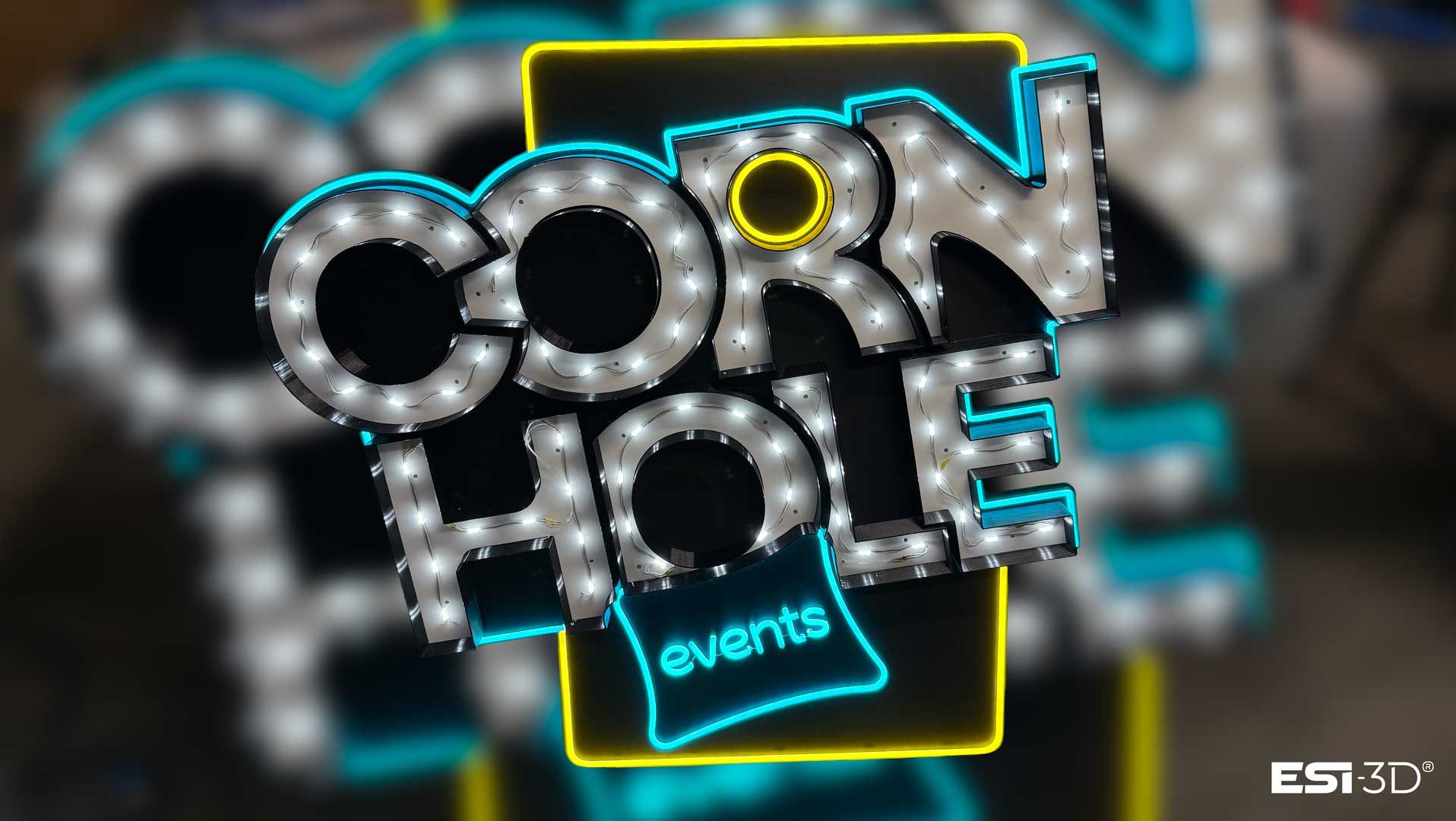

• câblée en LED internes afin d’obtenir un rétroéclairage puissant et homogène.

‍

Cette combinaison impression 3D + LED internes permet une grande liberté de forme tout en conservant une excellente rigidité et un rendu professionnel.

‍

4. Découpe laser CO₂ des façades en PMMA

‍

Les faces visibles des lettres ont été découpées au laser CO₂ dans un PMMA rose afin de respecter la charte graphique du client.

‍
Le laser permet :

‍

• une découpe extrêmement nette,
• une précision parfaite sur les courbes,
• un ajustement millimétrique avec la structure des lettres caisson.

‍

Le résultat : des lettres lumineuses, cohérentes, aux couleurs vibrantes.

‍

5. Gestion de l’éclairage et électronique

‍

L’enseigne est équipée de modules LED professionnels spécialement conçus pour la signalétique.
Caractéristiques du système :

‍

• diffusion latérale pour éviter les points de lumière sur le PMMA,
• alimentation adaptée et sécurisée,
• variateur sur télécommande pour régler l’intensité selon l’ambiance du salon,
• transformateur positionné au dos de l’enseigne, totalement invisible.

‍

L’ensemble du câblage et des tests ont été réalisés dans notre atelier afin de livrer un produit 100 % plug-and-play.

‍

Profitez d’un retour personnalisé 👉  >> contacter nous <<

‍

Installation sur le salon

‍

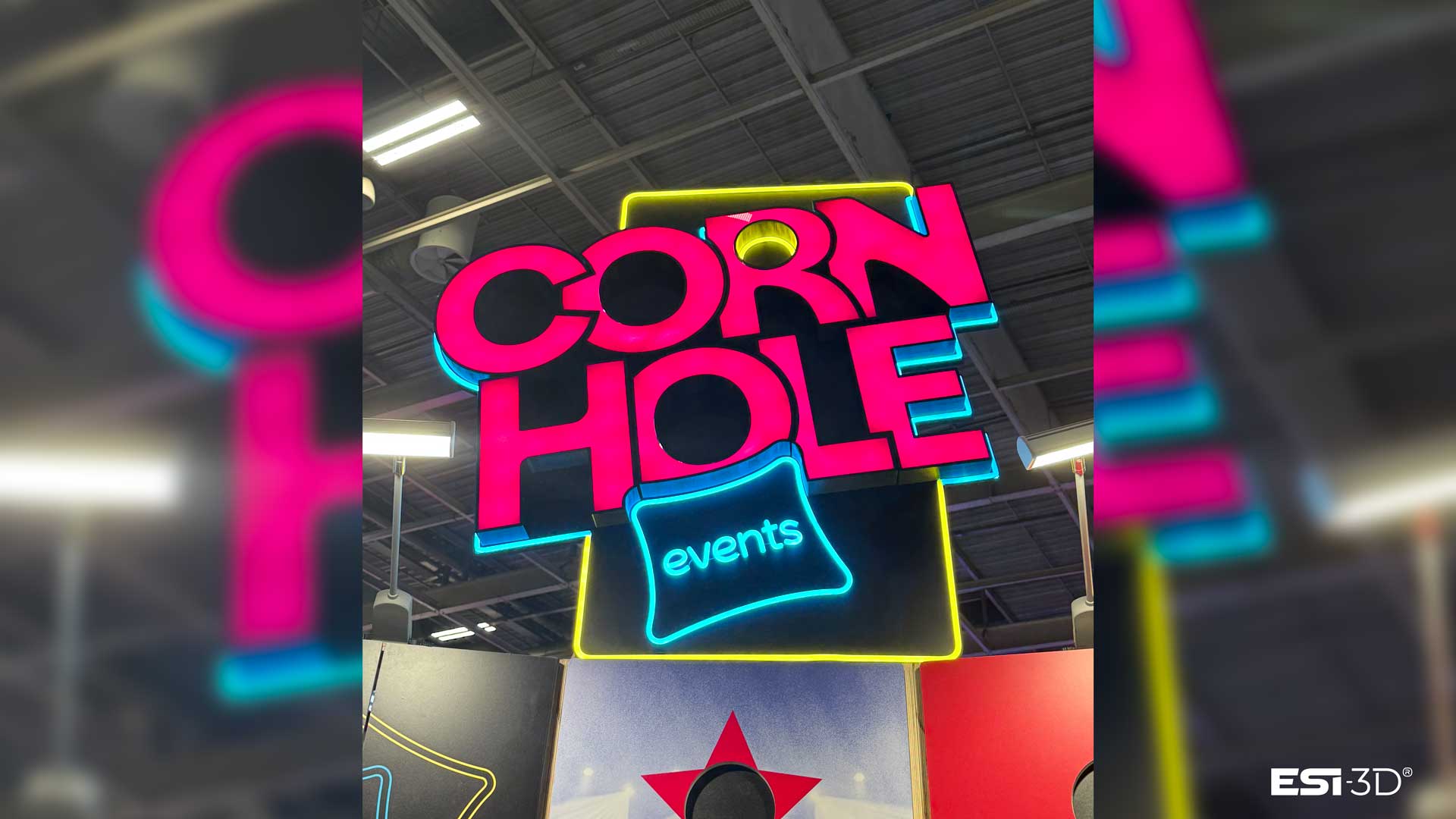

L’enseigne a été installée en hauteur au-dessus du corner du client. Grâce à sa structure légère et rigide, la pose a été simple et rapide.

‍
Le châssis en chêne a assuré une fixation fiable sur la structure du stand sans nécessiter d’adaptation complexe.

‍

Résultat & retour client

‍

L’enseigne a immédiatement attiré l’œil sur le salon.
Retour du client :

‍

• grande visibilité,
• image premium,
• nombreux retours positifs des visiteurs,
• cohérence parfaite avec son univers graphique,
• différenciation claire par rapport aux autres exposants.

‍

Le style néo-moderne, les couleurs intenses, le rétroéclairage homogène et la combinaison bois / PVC / PMMA ont permis de proposer une enseigne totalement unique.

‍

Conclusion – Pourquoi ESI-3D ?

‍

Ce projet illustre notre capacité à :

‍

• combiner usinage CNC, impression 3D et découpe laser dans un même produit,
• gérer un projet complet : étude, conception, fabrication, câblage, tests,
• produire une enseigne premium, sur mesure, dans un délai court,
• fournir une solution clé en main pour les marques, agences, exposants et acteurs de la communication visuelle.

‍

ESI-3D devient un partenaire solide pour la fabrication d’enseignes rétroéclairées, de lettres lumineuses, de PLV personnalisées et de structures sur mesure pour salons professionnels et événements.

‍
