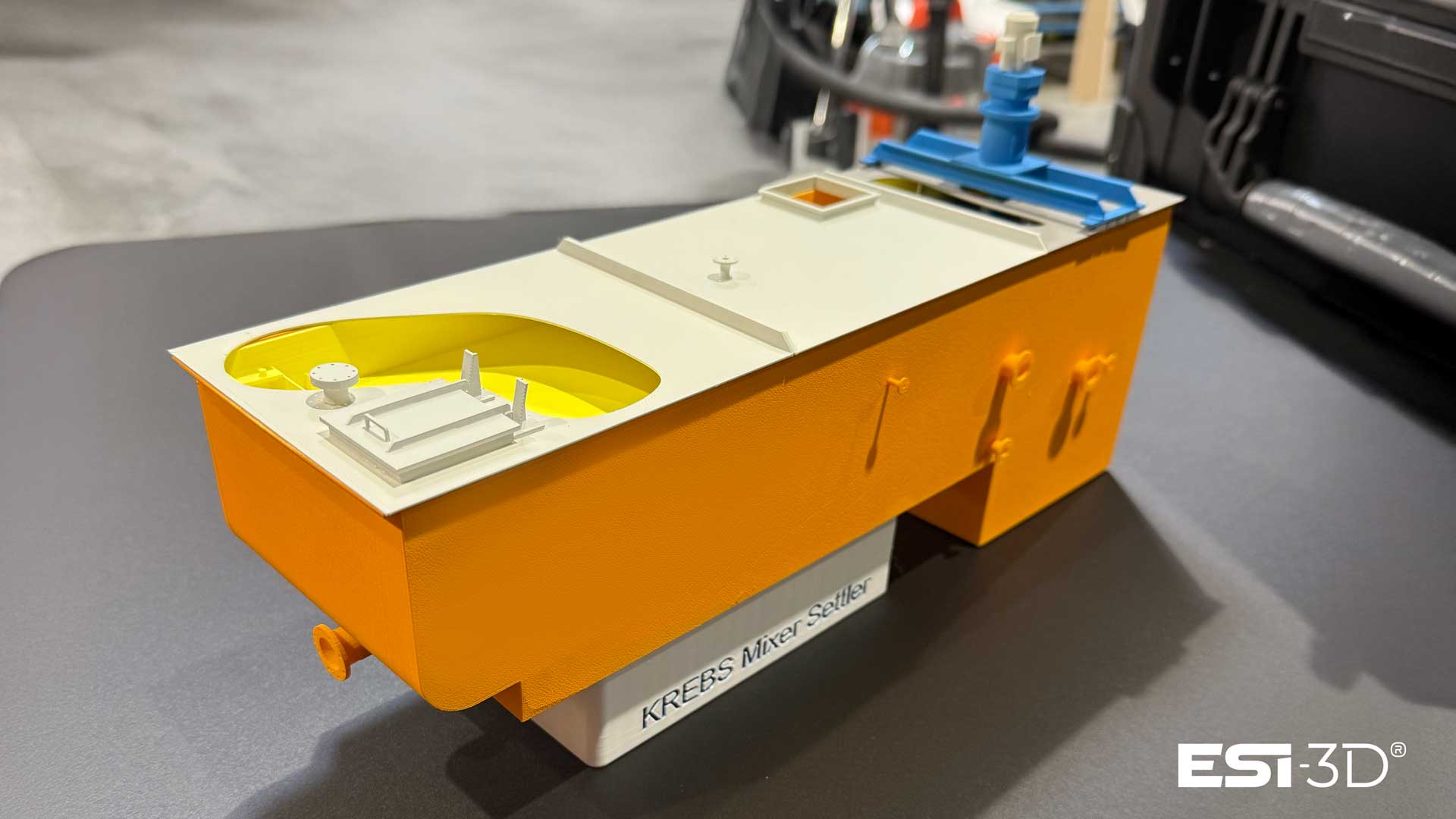

Réalisation d’une maquette industrielle à échelle réduite pour Technip Energies

Contexte : une machine de 7 mètres transformée en maquette de 40 cm

‍

Le groupe Technip Energies, spécialiste mondial de l’ingénierie et des solutions énergétiques, a confié à ESI-3D la conception d’une maquette industrielle sur mesure représentant l’une de leurs machines emblématiques.
Le modèle d’origine, mesurant 7 mètres, devait être réduit à 40 centimètres, soit une échelle de 1/18, tout en conservant la précision géométrique et la cohérence visuelle du projet réel.
Cette maquette devait être présentée lors d’un événement professionnel international au Brésil, avec un niveau de finition exemplaire reflétant le savoir-faire de Technip Energies.

‍

Reprise des fichiers 3D et préparation à la fabrication

‍

À partir des fichiers 3D d’origine fournis par Technip Energies, nos techniciens ont procédé à une reprise complète de la modélisation afin d’adapter la géométrie à une production miniature.
Cette étape a nécessité :

‍

• La reconstruction des épaisseurs pour garantir la solidité de chaque composant,
• La simplification de certains sous-ensembles complexes pour une impression fluide et une lecture visuelle claire,
• L’optimisation des volumes pour limiter le poids et assurer un montage précis,
• L’intégration de systèmes d’emboîtage et de collage pour l’assemblage final.

‍

Ce travail d’ingénierie a permis d’obtenir une maquette à la fois techniquement fiable, visuellement réaliste et parfaitement adaptée aux contraintes de fabrication additive.

‍

⚙️ Besoin d’une maquette unique et précise ? Demandez conseil à nos ingénieurs pour une étude technique détaillée.

‍

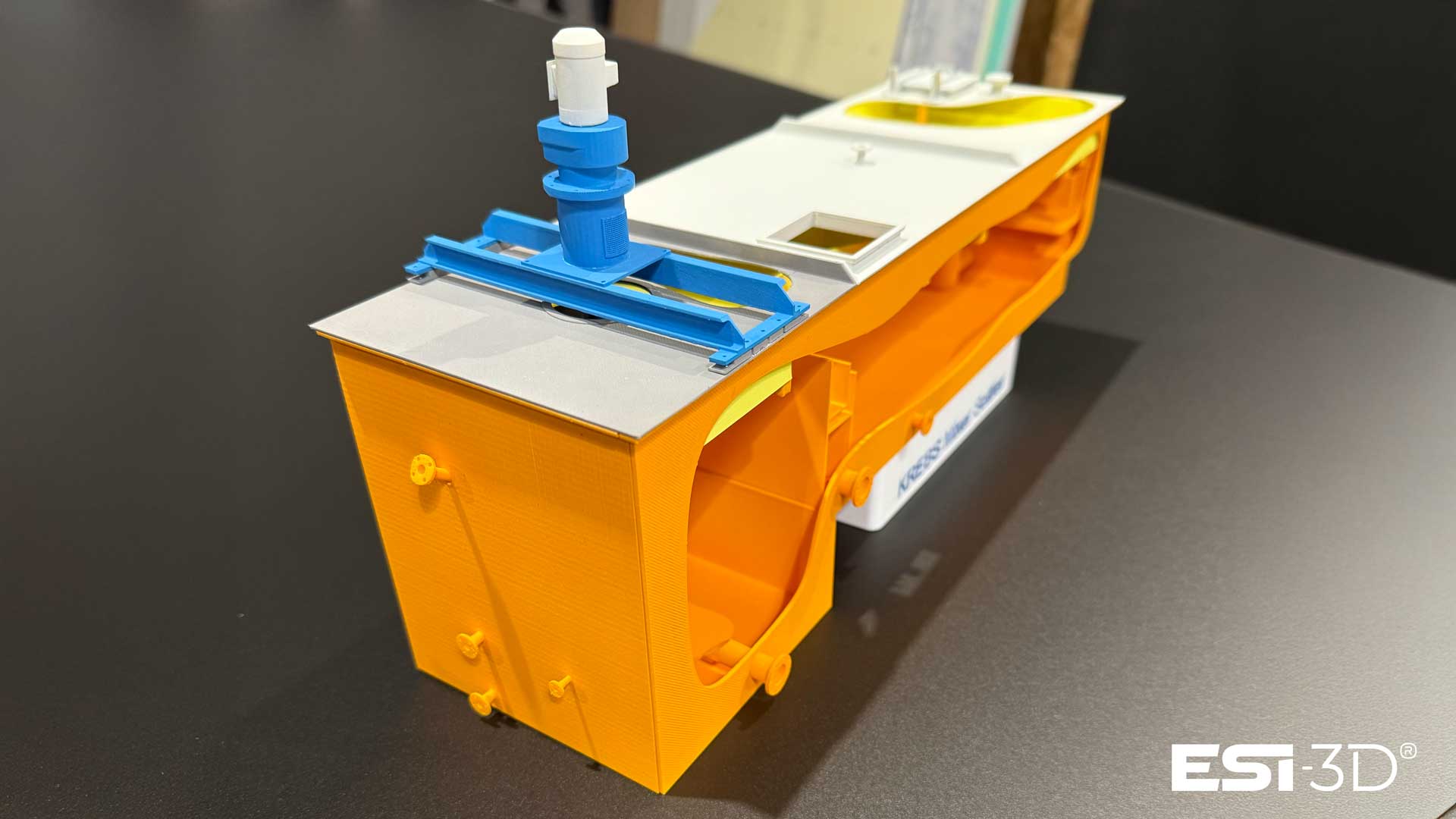

Fabrication en impression 3D FDM et SLA

‍

L’ensemble des pièces de la maquette a été produit dans notre atelier de fabrication de 1000 m² à Sens (Bourgogne) en combinant deux technologies complémentaires :

‍

• Impression 3D FDM (Fused Deposition Modeling) pour les structures principales et les volumes robustes,
• Impression 3D SLA (Stéréolithographie) pour les éléments fins nécessitant une grande précision de surface et un niveau de détail élevé.

‍

Cette combinaison a permis d’obtenir un équilibre optimal entre rigidité, finesse et précision dimensionnelle, tout en respectant les contraintes esthétiques et fonctionnelles fixées par le client.

‍

Peinture et finition au nuancier RAL Technip Energies

‍

Chaque élément a ensuite été poncé, préparé et peint individuellement selon le code couleur RAL défini par Technip Energies.
Nos peintres industriels ont appliqué un traitement soigné sur chaque pièce, garantissant :

‍

• Une uniformité chromatique parfaite,
• Une adhérence durable sur supports polymères,
• Un rendu professionnel et homogène,
• Une finition satinée valorisant la maquette lors des présentations publiques.

‍

Ce soin apporté à la finition a permis de livrer un objet d’exposition haut de gamme, fidèle à l’identité visuelle du client.

‍

⚙️ Besoin d’un conseil pour réaliser une maquette sur mesure ? Prenez contact avec nos experts pour obtenir une étude technique personnalisée.

‍

Assemblage et conditionnement sur mesure

‍

L’assemblage final a été réalisé manuellement par collage et emboîtage de précision, assurant un alignement parfait des éléments et une structure stable.
Une valise de transport sur mesure a ensuite été conçue, intégrant une mousse découpée à la forme exacte de la maquette pour un maintien optimal.
Cette solution de conditionnement garantit une protection maximale pendant le transport international, tout en offrant une présentation soignée à l’ouverture.

La maquette a ensuite été expédiée au Brésil via DHL, dans le cadre d’une exposition professionnelle internationale, où elle a permis à Technip Energies de présenter son savoir-faire industriel à échelle réduite.

‍

Un exemple du savoir-faire d’ESI-3D dans la réalisation de maquettes techniques

‍

Ce projet illustre la capacité d’ESI-3D à accompagner les grands acteurs de l’industrie dans la réalisation de maquettes techniques personnalisées.
Notre force réside dans la maîtrise complète de la chaîne de conception et de production, depuis la reprise de fichiers 3D complexes jusqu’à la livraison clé en main.
Nous garantissons des solutions sur mesure, adaptées à chaque contexte de présentation, de communication ou de validation produit.
‍
