Armes factices en impression 3D FDM pour la formation du personnel de la Police Nationale

CNFM : Fabrication d’armes factices pour l’entraînement au Krav Maga grâce à l’impression 3D FDM en PETG

Un projet technique au service de la formation des motards policiers

‍

Le Centre National de la Formation Motocycliste (CNFM) de Sens, rattaché à la Police Nationale, forme chaque année de nombreux agents aux techniques de conduite, mais également à des disciplines de self-défense comme le Krav Maga. Pour renforcer le réalisme des exercices et améliorer la préparation opérationnelle des stagiaires, le CNFM avait besoin d’armes factices sur mesure, à la fois robustes, sécurisées et parfaitement adaptées à leurs scénarios pédagogiques.

‍

Notre mission a été de concevoir et produire ces répliques d’armes à l’aide de nos procédés de fabrication additive FDM, en associant numérisation 3D, modélisation CAO et production en série.

‍

Un besoin précis et une différenciation visuelle claire

‍

Le cahier des charges fourni par le CNFM imposait la réalisation de deux modèles visuellement distincts :

• Des pistolets bleus représentant les armes des policiers en intervention
• Des pistolets orange représentant celles des assaillants lors des mises en situation

Cette différenciation chromatique, évidente même en conditions d’action, permet aux élèves et formateurs d’identifier immédiatement le rôle de chaque protagoniste dans l’exercice, tout en garantissant une sécurité maximale.

‍

Numérisation haute précision de l’arme de dotation

‍

Pour concevoir ces répliques, nous avons travaillé à partir du SIG Sauer SP2022, arme de service officielle de la Police Nationale. Sous autorisation et en présence des encadrants, nous avons utilisé notre scanner 3D industriel haute précision afin de capturer l’intégralité de la géométrie de l’arme avec une précision inférieure au millimètre. Cette étape de scan 3D a permis d’obtenir un modèle numérique parfaitement fidèle à l’original, base indispensable pour reproduire chaque détail avec exactitude.

‍

Modélisation 3D et intégration d’un poids réaliste

‍

Une fois la numérisation réalisée, nous avons travaillé le modèle dans notre logiciel de CAO/DAO. Nous avons scindé la conception en deux demi-coques afin de pouvoir intégrer un insert en acier (un rond d’acier de 10 cm) à l’intérieur. Ce lestage avait pour objectif de reproduire le poids réel de l’arme de service, offrant ainsi un réalisme accru lors des manipulations et des exercices.

‍

La conception a également été optimisée pour :

‍

• Faciliter la fabrication en impression 3D FDM
• Garantir des tolérances dimensionnelles strictes
• Assurer la solidité des zones sollicitées pendant les entraînements

Fabrication en impression 3D FDM en PETG

‍

Pour la production, nous avons utilisé notre parc d’imprimantes 3D FDM industrielles, parfaitement adaptées à la production en série.

‍
Le PETG a été choisi pour ses propriétés techniques :

‍

• Résistance mécanique élevée
• Bonne stabilité dimensionnelle
• Excellente résistance à l’usure et aux chocs
• Durabilité dans le temps, même en usage intensif

Chaque demi-coque a été imprimée avec précision, puis assemblée par collage industriel après intégration du poids en acier. Les répliques ont ensuite été poncées et peintes dans les couleurs définies par le CNFM, avec un traitement de surface assurant leur tenue dans le temps.

‍

Production en série et livraison

‍

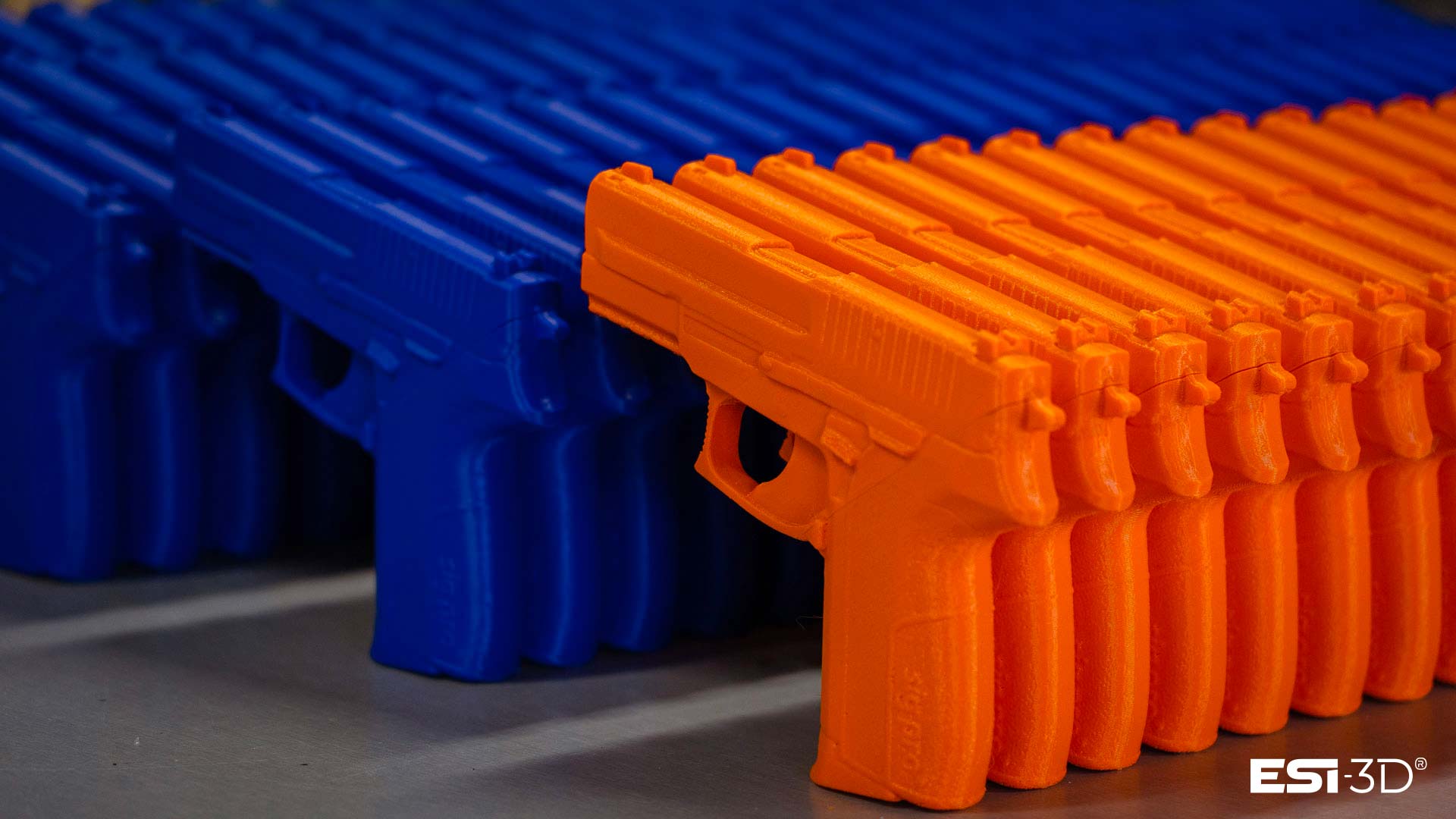

Nous avons produit 100 armes factices au total, ce qui a permis d’équiper l’ensemble des élèves du CNFM pour leurs séances de Krav Maga et leurs mises en situation d’intervention. Ces répliques offrent un équilibre parfait entre réalisme, sécurité et robustesse, tout en étant conçues pour résister aux contraintes physiques des entraînements.

‍

La fabrication additive FDM au service de la formation professionnelle

‍

Ce projet illustre comment la fabrication additive FDM en PETG, associée à la numérisation 3D et à la modélisation CAO, permet de produire rapidement des équipements d’entraînement personnalisés et parfaitement adaptés aux besoins d’un organisme professionnel. Grâce à notre expertise, nous avons pu fournir au CNFM des répliques fiables, durables et conformes à leurs attentes, tout en garantissant une qualité constante sur l’ensemble du lot.
